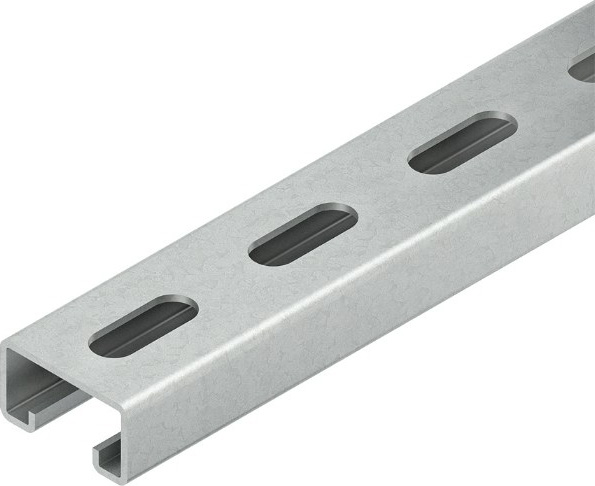

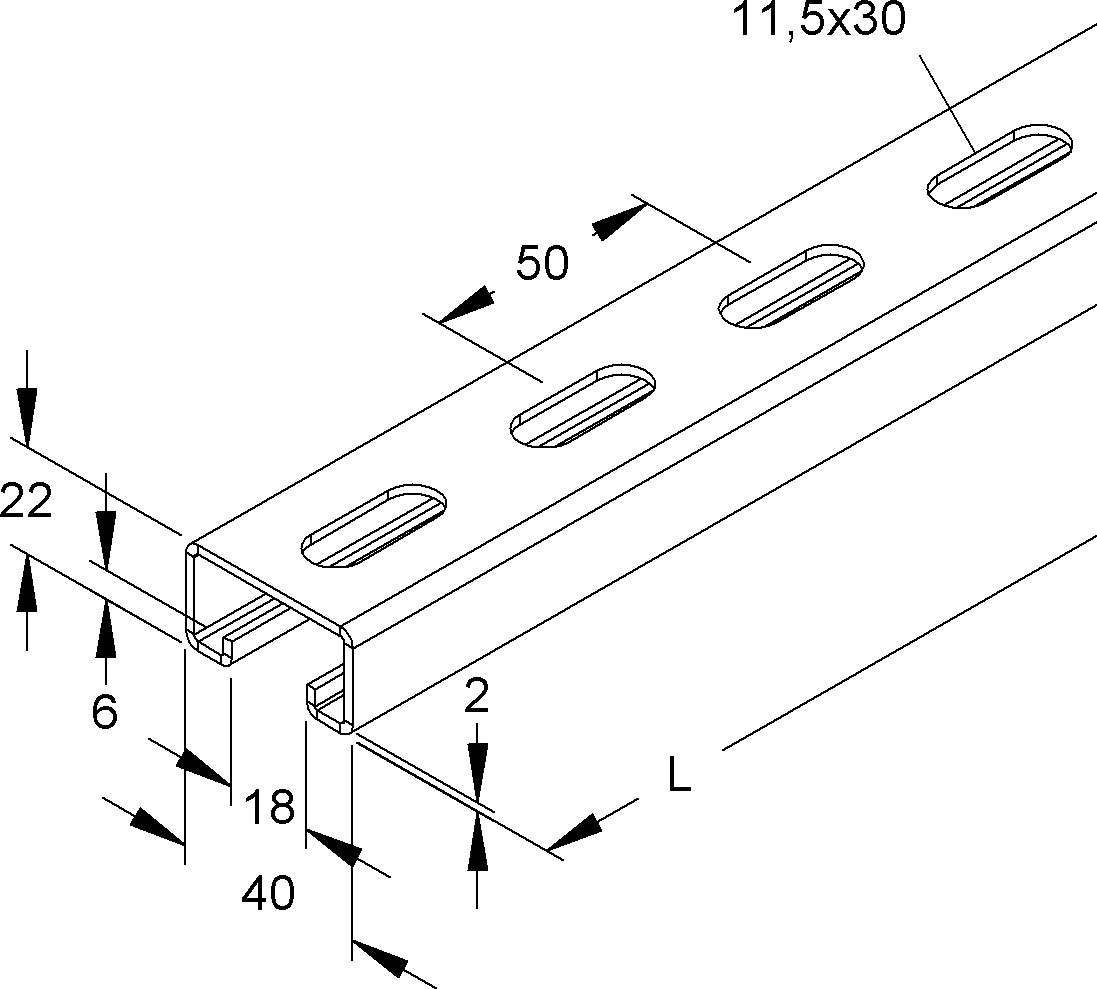

Ankerschiene Modell 2986, C-Profil nach DIN EN 60715, gelocht. Passende Bügelschellen (BU... und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 86 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Die Befestigung der Ankerschiene mit dem Baugrund, sowie die Befestigungsabstände sind dem jeweils gültigen Prüfzeugnis zu entnehmen. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 22 x 40 x 2 mm Schlitzweite : 18 mm Profillochung : 11,5 x 30 mm mittiger Abstand : 50 mm Lieferlänge L : 300 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Hersteller-Artikelnummer (MPN)
2986/300 FL
Länge
300 mm
Oberflächenschutz
feuerverzinkt
Materialstärke
2 mm
Höhe
22 mm
Widerstandsmoment Wy
1,11 cm³
Breite
40 mm
Profilform
C-Profil
Widerstandsmoment Wz
2,25 cm³
Flächenträgheitsmoment ly
1,37 cm4
Ausführung
Einfachprofil
Werkstoffgüte
sonstige
Gewicht
0,49192 kg
Flächenträgheitsmoment lz
4,50999999 cm4
Geeignet für Funktionserhalt
nein
Mit Zahnung
nein
Art der Lochung
Rücken gelocht
Schlitzbreite
18 mm
Werkstoff
Stahl
Lochbreite
11,5 mm
Abbrechbar
nein
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
