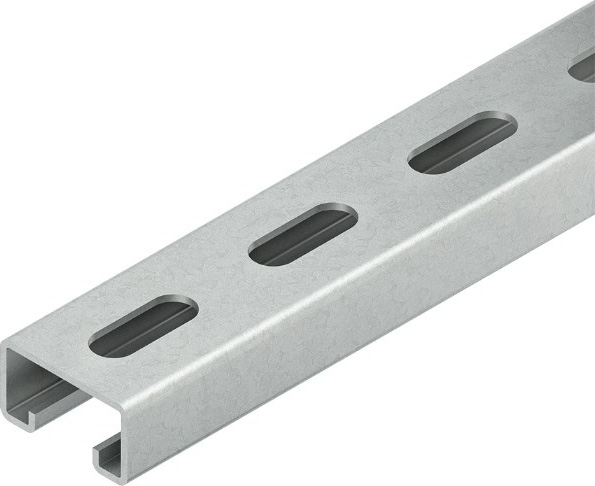

Ankerschiene Modell 2986, C-Profil nach DIN EN 60715, gelocht. Passende Bügelschellen (BU... und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 86 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Die Befestigung der Ankerschiene mit dem Baugrund, sowie die Befestigungsabstände sind dem jeweils gültigen Prüfzeugnis zu entnehmen. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 22 x 40 x 2 mm Schlitzweite : 18 mm Profillochung : 11,5 x 30 mm mittiger Abstand : 50 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
2986/3 SL
Schlitzbreite
18 mm
Ausführung
Einfachprofil
Flächenträgheitsmoment ly
1,37 cm4
Materialstärke
2 mm
Höhe
22 mm
Gewicht
1,49067 kg
Widerstandsmoment Wz
2,25 cm³
Profilform
C-Profil
Lochbreite
11,5 mm
Abbrechbar
nein
Geeignet für Funktionserhalt
ja
Flächenträgheitsmoment lz
4,50999999 cm4
Mit Zahnung
nein
Breite
40 mm
Länge
3000 mm
Art der Lochung
Rücken gelocht
Werkstoff
Stahl
Oberflächenschutz
bandverzinkt
Werkstoffgüte
sonstige
Widerstandsmoment Wy
1,11 cm³
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
