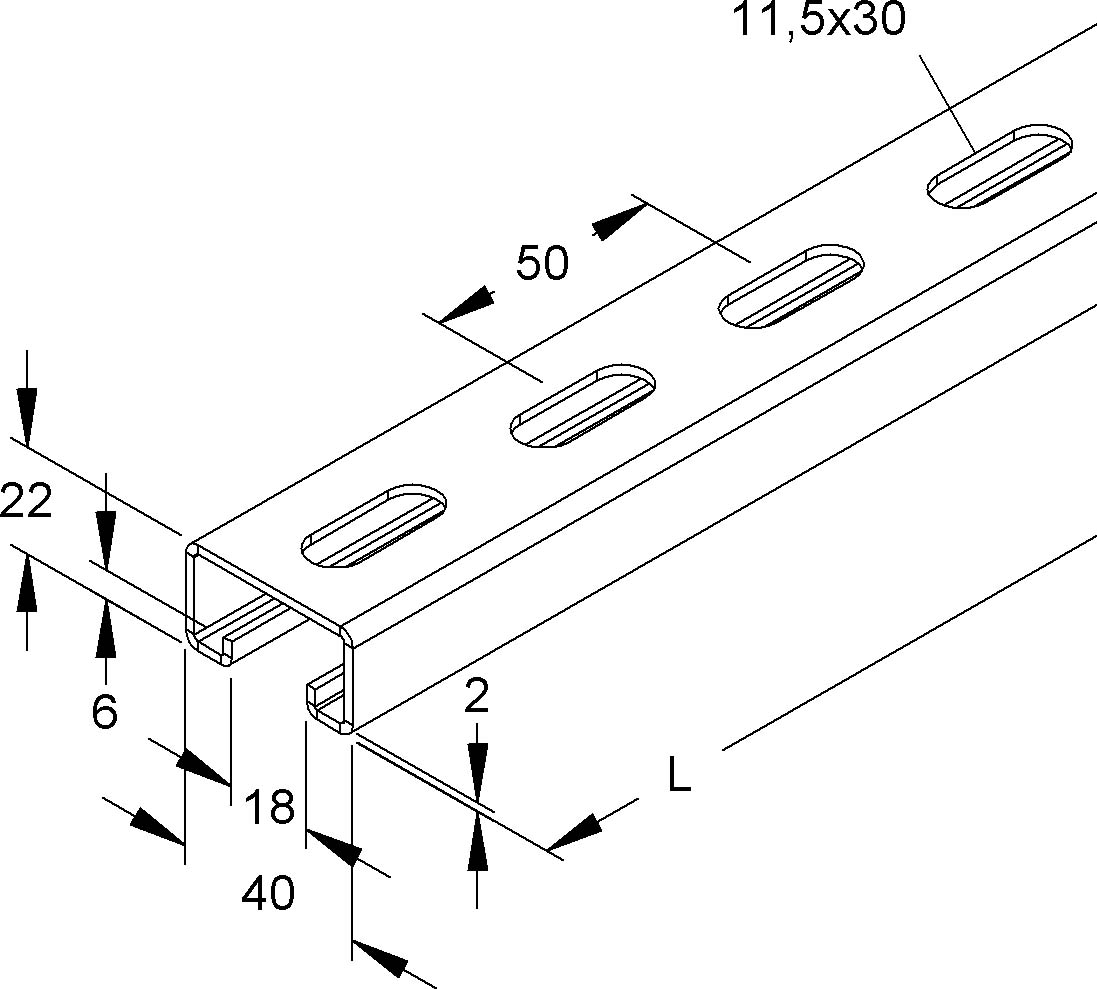

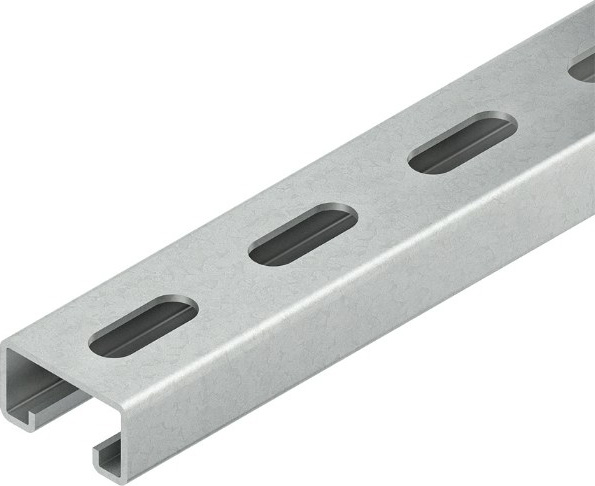

Ankerschiene Modell 2986, C-Profil nach DIN EN 60715, gelocht. Passende Bügelschellen (BU... und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 86 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Die Befestigung der Ankerschiene mit dem Baugrund, sowie die Befestigungsabstände sind dem jeweils gültigen Prüfzeugnis zu entnehmen. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 22 x 40 x 2 mm Schlitzweite : 18 mm Profillochung : 11,5 x 30 mm mittiger Abstand : 50 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Hersteller-Artikelnummer (MPN)
2986/3 FL
Abbrechbar
nein
Oberflächenschutz
feuerverzinkt
Widerstandsmoment Wz
2,25 cm³
Länge
3000 mm
Flächenträgheitsmoment ly
1,37 cm4
Widerstandsmoment Wy
1,11 cm³
Werkstoff
Stahl
Flächenträgheitsmoment lz
4,51 cm4
Mit Zahnung
nein
Art der Lochung
Rücken gelocht
Höhe
22 mm
Materialstärke
2 mm
Werkstoffgüte
sonstige
Breite
40 mm
Schlitzbreite
18 mm
Gewicht
1,63973 kg
Ausführung
Einfachprofil
Profilform
C-Profil
Geeignet für Funktionserhalt
nein
Lochbreite
11,5 mm
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
