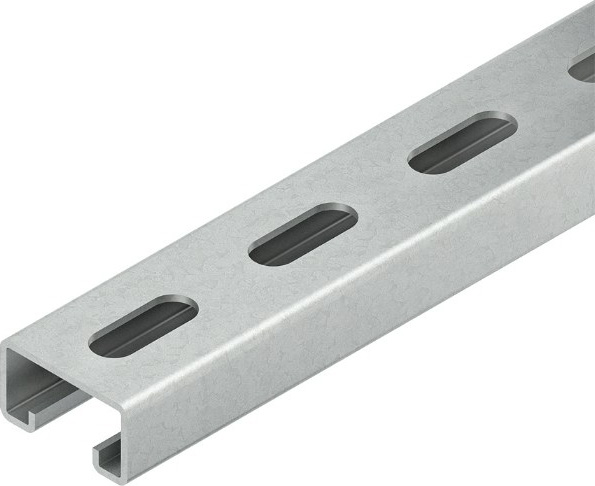

Ankerschiene Modell 2986, C-Profil nach DIN EN 60715, gelocht. Passende Bügelschellen (BU... und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 86 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Die Befestigung der Ankerschiene mit dem Baugrund, sowie die Befestigungsabstände sind dem jeweils gültigen Prüfzeugnis zu entnehmen. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 22 x 40 x 2 mm Schlitzweite : 18 mm Profillochung : 11,5 x 30 mm mittiger Abstand : 50 mm Lieferlänge L : 2000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
2986/2 SL
Höhe
22 mm
Ausführung
Einfachprofil
Werkstoffgüte
sonstige
Widerstandsmoment Wy
1,11 cm³
Schlitzbreite
18 mm
Materialstärke
2 mm
Oberflächenschutz
bandverzinkt
Flächenträgheitsmoment lz
4,50999999 cm4
Art der Lochung
Rücken gelocht
Werkstoff
Stahl
Widerstandsmoment Wz
2,25 cm³
Profilform
C-Profil
Gewicht
1,49065 kg
Flächenträgheitsmoment ly
1,37 cm4
Lochbreite
11,5 mm
Breite
40 mm
Geeignet für Funktionserhalt
nein
Abbrechbar
nein
Länge
2000 mm
Mit Zahnung
nein
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
