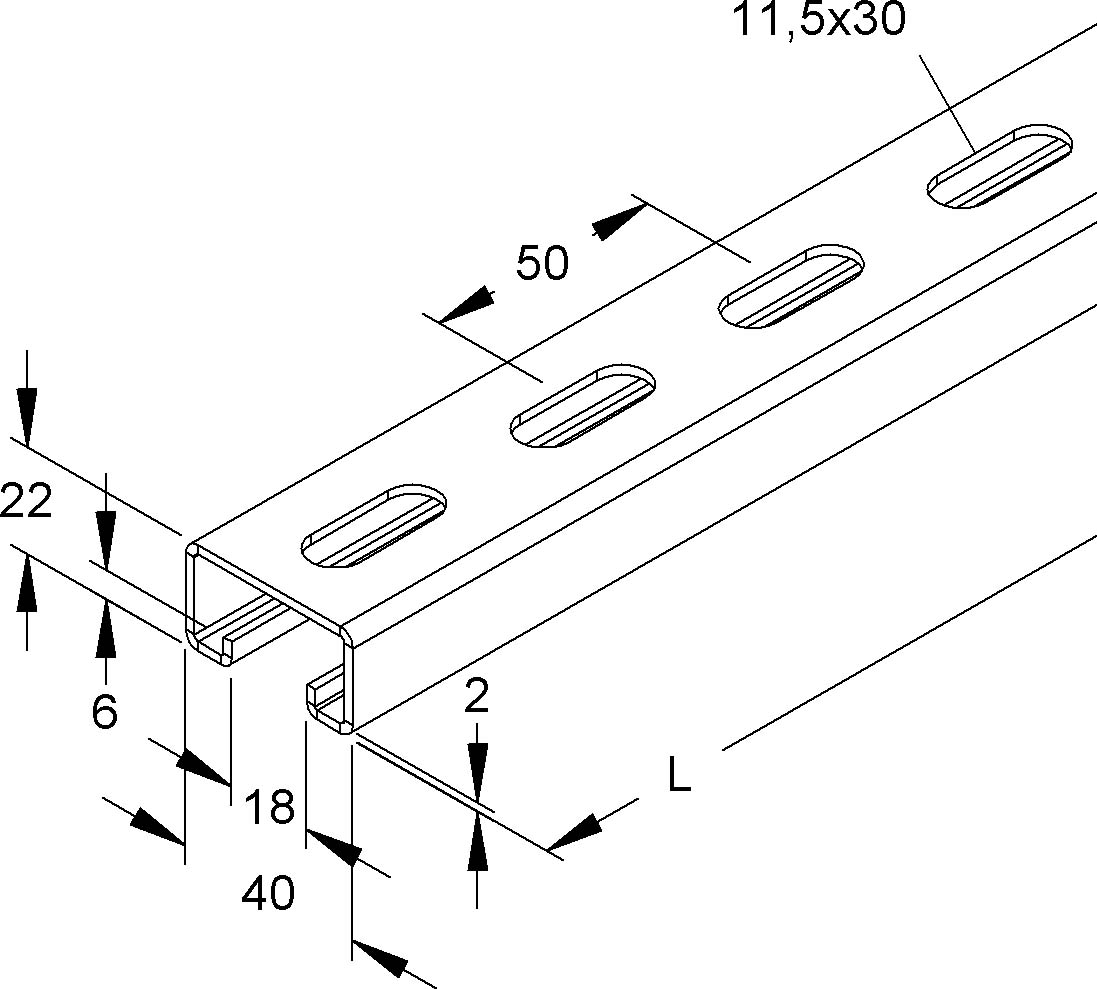

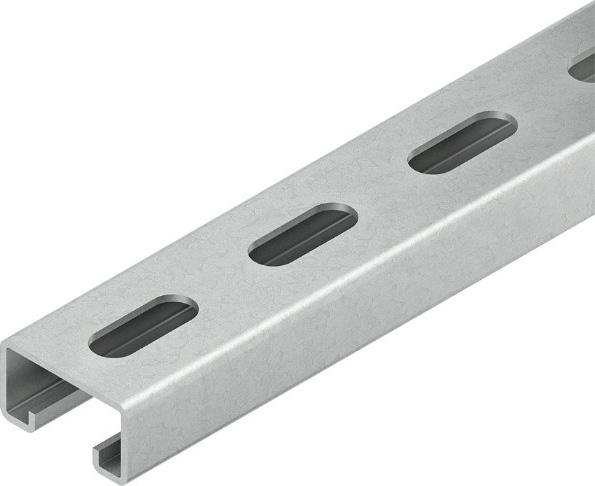

Ankerschiene Modell 2986, C-Profil nach DIN EN 60715, gelocht. Passende Bügelschellen (BU... und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 86 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Die Befestigung der Ankerschiene mit dem Baugrund, sowie die Befestigungsabstände sind dem jeweils gültigen Prüfzeugnis zu entnehmen. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 22 x 40 x 2 mm Schlitzweite : 18 mm Profillochung : 11,5 x 30 mm mittiger Abstand : 50 mm Lieferlänge L : 2000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Hersteller-Artikelnummer (MPN)
2986/2 FL
Widerstandsmoment Wy
1,11 cm³
Ausführung
Einfachprofil
Mit Zahnung
nein
Geeignet für Funktionserhalt
nein
Werkstoff
Stahl
Materialstärke
2 mm
Widerstandsmoment Wz
2,25 cm³
Gewicht
1,63972 kg
Flächenträgheitsmoment ly
1,37 cm4
Oberflächenschutz
feuerverzinkt
Flächenträgheitsmoment lz
4,51 cm4
Werkstoffgüte
sonstige
Breite
40 mm
Lochbreite
11,5 mm
Art der Lochung
Rücken gelocht
Schlitzbreite
18 mm
Profilform
C-Profil
Abbrechbar
nein
Höhe
22 mm
Länge
2000 mm
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
