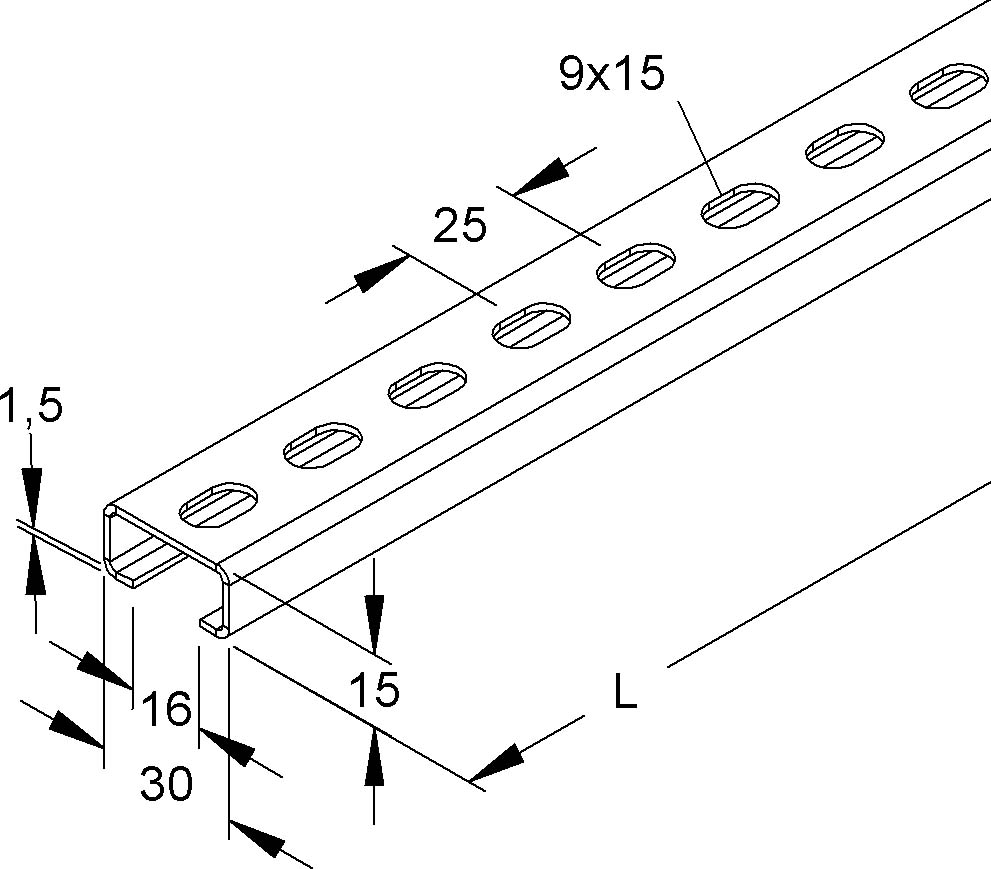

Ankerschiene Modell 2970, C-Profil nach DIN EN 60715, gelocht. Passende Bügelschellen (B... und BK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 70 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 15 x 30 x 1,5 mm Schlitzweite : 16 mm Profillochung : 9 x 15 mm mittiger Abstand : 25 mm Lieferlänge L : 2000 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
Hersteller-Artikelnummer (MPN)
2970/2 E3L
Flächenträgheitsmoment lz
1,22 cm4
Länge
2000 mm
Widerstandsmoment Wz
0,81 cm³
Profilform
C-Profil
Widerstandsmoment Wy
0,31 cm³
Werkstoff
rostfreier Stahl
Materialstärke
1,5 mm
Schlitzbreite
16 mm
Werkstoffgüte
rost- und säurebeständiger Stahl
Abbrechbar
nein
Lochbreite
7,5 mm
Mit Zahnung
nein
Breite
30 mm
Gewicht
0,71475 kg
Art der Lochung
Rücken gelocht
Flächenträgheitsmoment ly
0,28 cm4
Oberflächenschutz
sonstige
Ausführung
Einfachprofil
Höhe
15 mm
Geeignet für Funktionserhalt
nein
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
