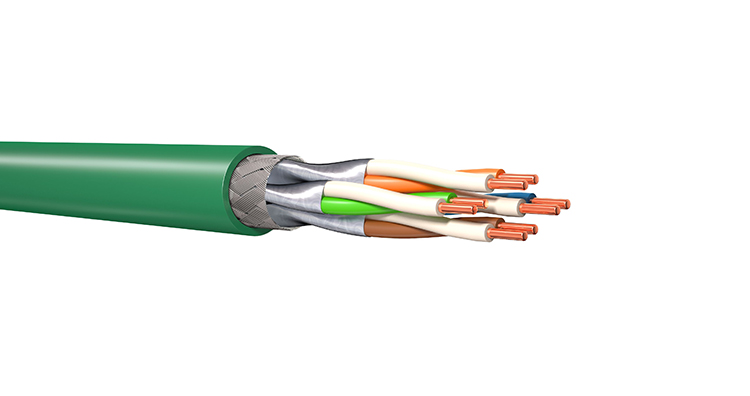

Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe). Bestens geeignet für alle Anwendungen der Klassen D bis F Multimedia (Video, Daten, Sprache) >10 GbE nach IEEE 802.3an, Cable sharing, VoIP, PoE/PoE+/4PPoE.
Hersteller-Artikelnummer (MPN)
KD7D66B3N010100
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
57,6 mm
Flammwidrig nach IEC 60332-1-2
nein
Leiternennquerschnitt
0,259 mm²
Kabelgeometrie
rund
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
-20..60 °C
Halogenfrei nach IEC 60754-2
nein
Leitungs-Breite ca.
7,2 mm
Säureentwicklungsklasse nach EN 13501-6
a1
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Flammwidrig nach IEC 60332-3-24 (Cat C)
nein
Geeignet als Computer-Datenkabel
ja
Raucharm nach IEC 61034-2
ja
Rauchentwicklungsklasse nach EN 13501-6
s1a
Leiter-Klasse
Kl.1 = eindrähtig
Geeignet zur Verlegung im Erdreich
nein
Verseilelement
Paare
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
28,8 mm
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Ölbeständig nach EN 60811-404
nein
Aderkennzeichnung nach HD 308 S2
nein
Anzahl der Mantelschichten
1
Zulässige Art der Installation im Erdreich
sonstige
Leiter-Oberfläche
blank
Leitungs-Höhe ca.
7,2 mm
Kabeltyp
S/FTP
Werkstoff der Aderisolation
Polyolefine
Bewehrung/Armierung
ohne
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Duplex
nein
Schirm über Verseilung
Geflecht
Ader-Kennzeichnung
Farbe
Zertifiziert für Schiffsanwendungen
nein
Kabel querwasserdicht
nein
Funktionserhalt nach IEC 60331-23
nein
AWG-Größe
23
Kategorie
7
Schutzmantel
ohne
Trennungsklasse nach EN 50174-2
D
Geeignet als Sicherheitsalarmkabel
nein
Spezifizierung Mantelmaterial
sonstige
Verseilung
Bündel
Wellenwiderstand
100 Ohm
Abtropfverhaltensklasse nach EN 13501-6
d1
Mit Reißleine
nein
Geeignet als Signalkabel
ja
Beidraht
nein
Halogenfrei nach EN IEC 60754-3
nein
Kabel längswasserdicht
nein
Außendurchmesser ca.
7,2 mm
Max. Zugfestigkeit während der Verlegung
110 kN
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
57,6 mm
UV-beständig
nein
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Schirm über Verseilelement
Folie
Ader-Zahl
8
Mantelmaterial
Polyolefine
Nennspannung U
125 V
Gewicht
57,7596 kg/km
Material Bewehrung
sonstige
Spezifizierung Aderisolation
Polyethylen (PE)
NVP-Wert
79 %
Anzahl der Verseilelemente
4
Brandverhaltensklasse nach EN 13501-6
B2ca
Leiterdurchmesser
0,58 mm
Mit Nagetierschutz
nein
Zul. Kabelaußentemperatur bei Montage/Handling
0..50 °C
Leiter-Material
Kupfer
Mantel-Farbe
grün
Halogenfrei nach EN IEC 60754-1
ja
Geeignet als Telefonkabel
ja
Hersteller: KERPEN DATACOM KERPEN DATACOM GmbH Zweifaller Str. 275-287 DE 52224 Stolberg info@kerpen-data.com Webseite: www.kerpen-data.com
