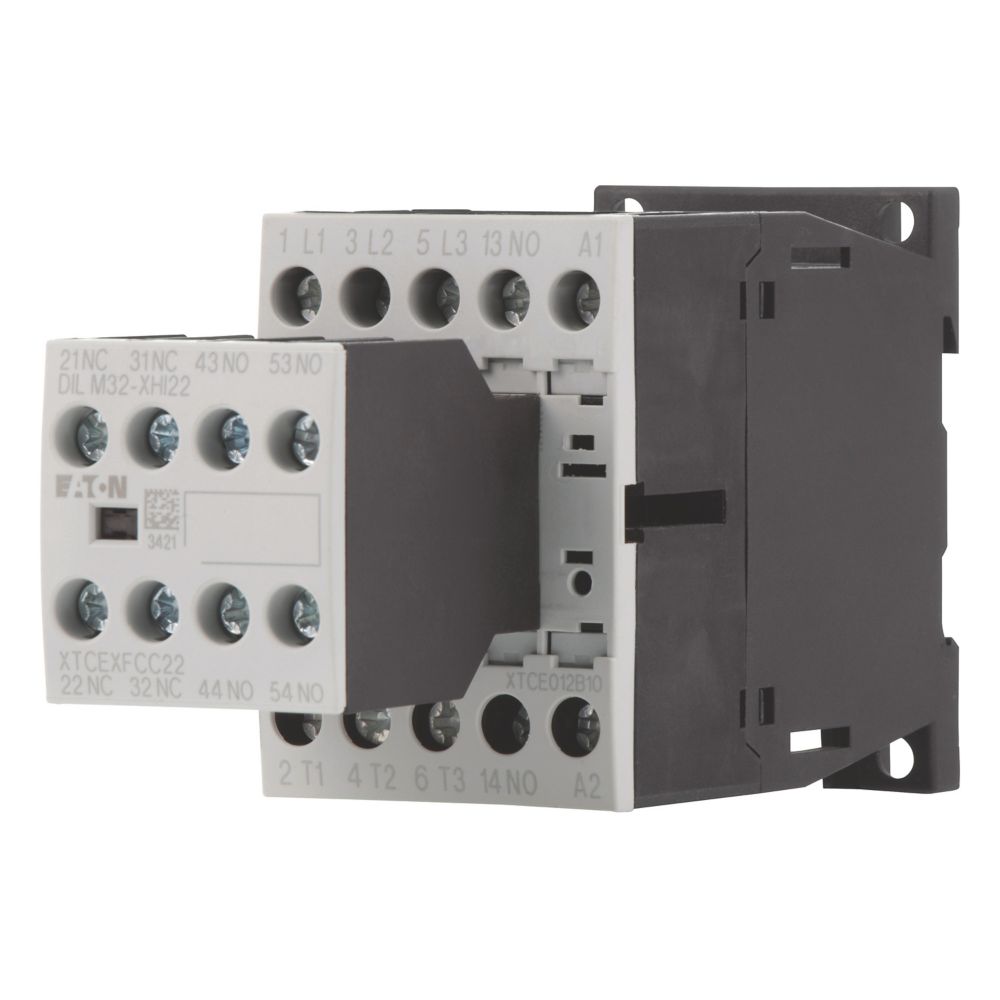

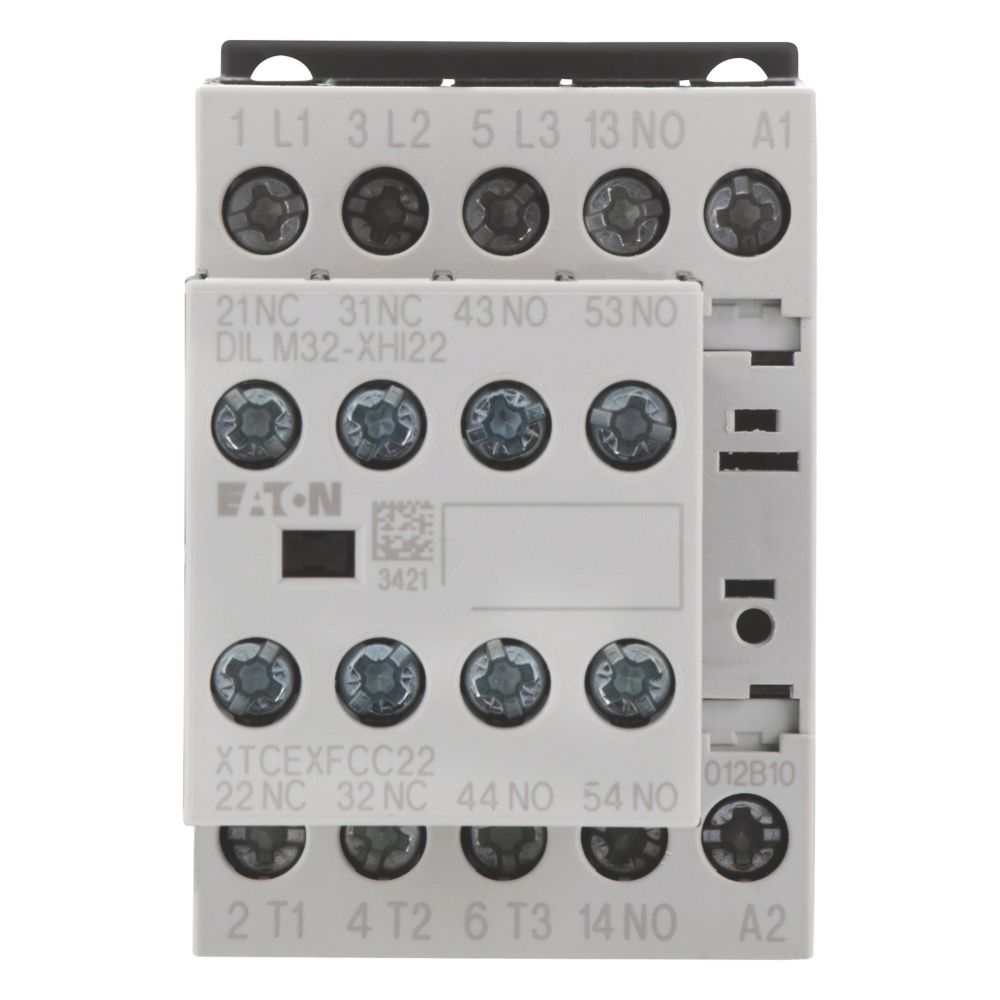

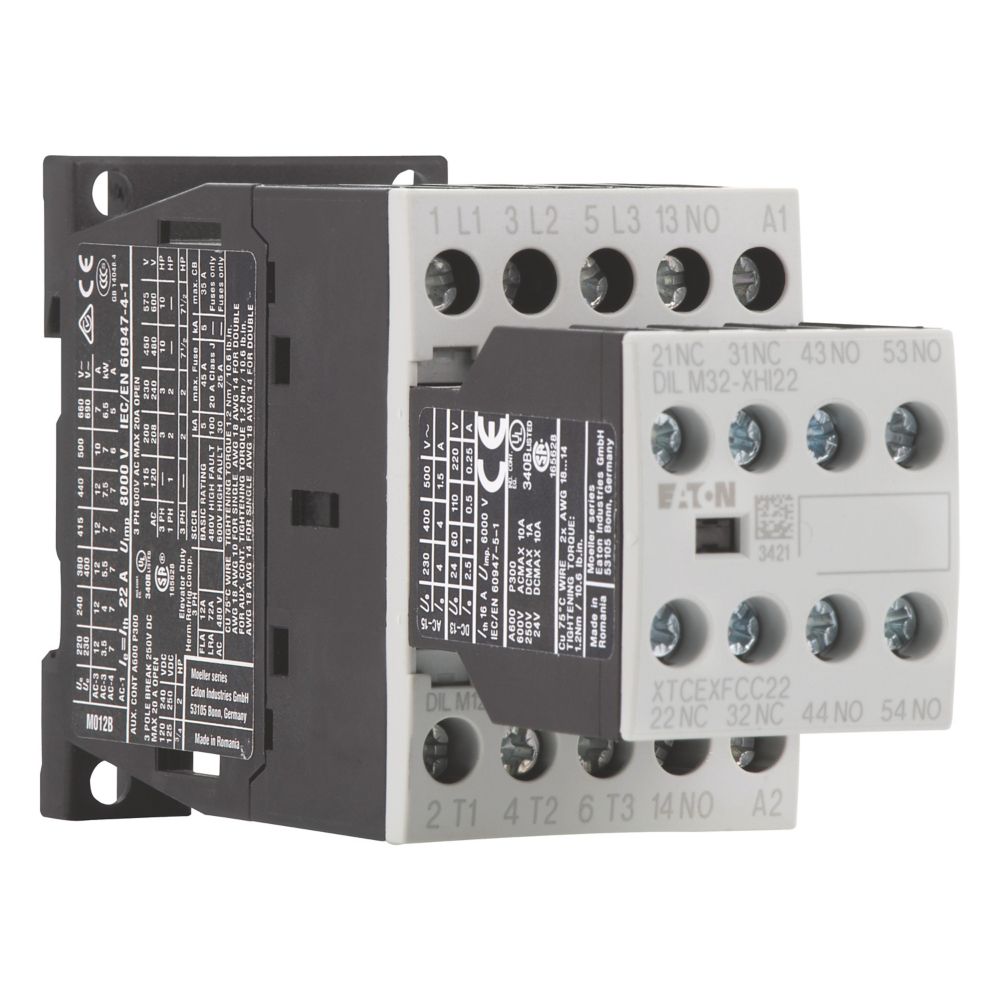

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, NAC-3: Käfigläufermotoren: Starten, Ausschalten während des Laufens, AC-4: Käfigläufermotoren: Starten, Gegenstrombremsen, reversieren, tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Hersteller-Artikelnummer (MPN)
276950
Geeignet für Reiheneinbau
nein
Bemessungsbetriebsleistung bei AC-3, 400 V
5,5 kW
Betriebsspannung bei AC 50 Hz
24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
22 A
Breite
45 mm
Tiefe
125,2 mm
Anzahl der Hilfskontakte als Schließer
3
Bemessungsbetriebsleistung bei AC-4, 400 V
3 kW
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0 V
Bemessungssteuerspeisespannung Us bei DC
24 V
Spannungsart zur Betätigung
DC
Anzahl der Schließer als Hauptkontakte
3
Bemessungsbetriebsleistung NEMA
7,4 kW
Anzahl der Hilfskontakte als Öffner
2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
7 A
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0 V
Anschlussart Hauptstromkreis
Schraubanschluss
Höhe
68 mm
Betriebsspannung bei AC 60 Hz
24..690 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
12 A
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
