In Innenräumen, Kabelkanälen, im Freien und im Erdreich für Kraftwerke, Industrie- und Schaltanlagen sowie in Ortsnetzen, wenn ein erhöhter Schutz (mechanischer Schutz gegen Berührungsspannungen im Falle einer Beschädigung) erforderlich ist. Der konzentrische Leiter bietet einen Berührungsschutz bei mechanischen Beschädigungen. Er darf nicht als N-Leiter verwendet werden.
Hersteller-Artikelnummer (MPN)

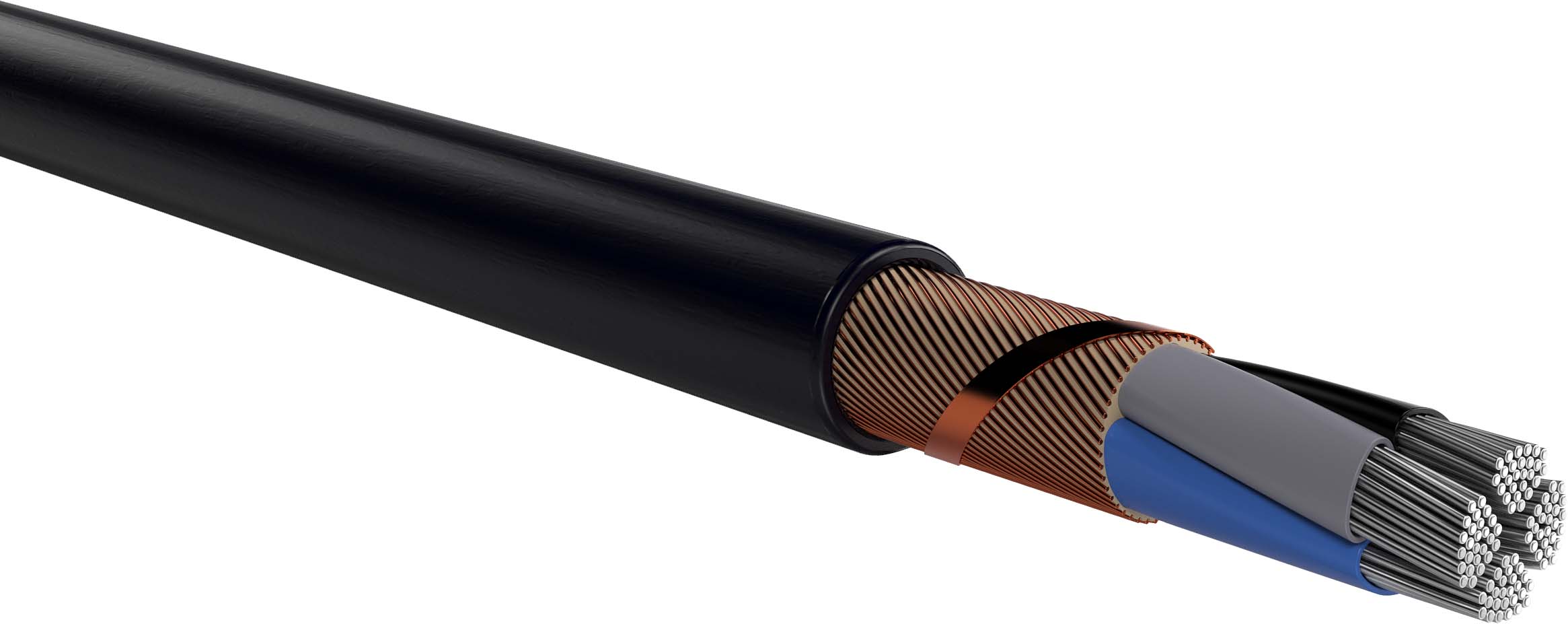

NAYCWY 4x120 SM/70 S
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
-40..70 °C
Leiternennquerschnitt
120 mm²
Beidraht
nein
Nennspannung U0
0,6 kV
Schnittware
ja
Bleimantel
nein
Leiter-Material
Aluminium
Außendurchmesser ca.
46,7 mm
Ader-Kennzeichnung
Farbe
Schirm
nein
Leiter-Klasse
Kl.2 = mehrdrähtig
Zul. Kabelaußentemperatur bei Montage/Handling
-5..70 °C
Mantel-Farbe
schwarz
Konzentrischer Leiter-Nennquerschnitt
70 mm²
Nennspannung U
1 kV
Mit Schutzleiter
nein
Zul. max. Leitertemperatur
70 °C
Leiter-Form
sektorförmig
Konzentrischer Leiter
Kupfer
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
