Produktinformationen

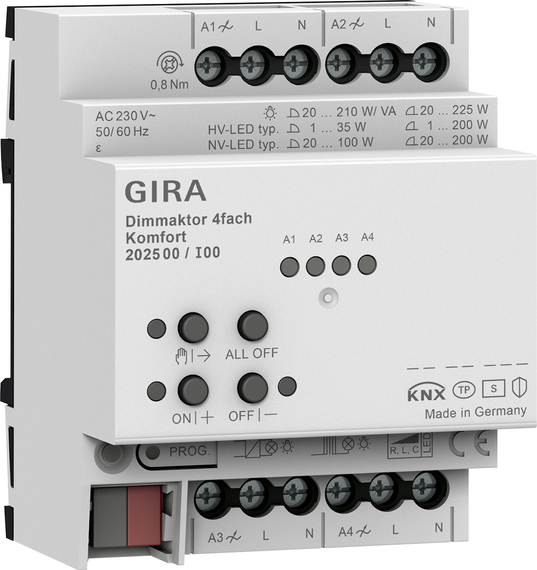

Dimmaktor 4fach Komfort für KNX 4 x 225 W/VA
Merkmale:
Dimmaktor mit integrierter Busankopplung.
.
Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen.
.
Automatische oder manuelle Auswahl des zur Last passenden Dimmprinzips.
.
Leerlauf-, kurzschluss- und übertemperatursicher.
.
Handbetätigung der Ausgänge unabhängig vom Bus.
.
Temporäre Statusanzeige aktivierbar, Verknüpfung über Kommunikationsobjekt über mehrere Aktoren hinweg möglich.
.
Parallelschaltung mehrerer Ausgänge zum Dimmen größerer Lampenlasten oder Leistungserweiterung über Leistungszusätze.
.
Zur Vereinfachung der Konfiguration können in der ETS alle vorhandenen Dimmkanäle auf gleiche Parameter zugeordnet und somit identisch parametriert werden.
.
Bis zu 6 Zentralfunktionen zur gemeinsamen Ansteuerung aller Dimmkanäle mit Schalt-, Dimm- und Wertobjekten.
.
Bis zu 8 unabhängige Logikfunktionen zur Realisierung einfacher oder komplexer logischer Operationen.
.
Aktiv sendende Rück- oder Statusmeldungen lassen sich nach Spannungswiederkehr oder nach einem ETS-Programmiervorgang global verzögern.
.
Dimmausgänge
Unabhängiges Schalten und Dimmen der Dimmausgänge.
.
Vorgabe der Lastart und Festlegung des Dimmprinzips möglich: Universal (mit automatischem Einmessvorgang), elektronischer Trafo (kapazitiv / Phasenabschnitt), konventioneller Trafo (induktiv / Phasenanschnitt), LED (Phasenanschnitt) bzw. LED (Phasenabschnitt).
.
Dimmkennline pro Kanal zur Anpassung auf die jeweilige angeschlossene Last im Zeitbereich und Wertebereich konfigurierbar.
.
Einstellung des dimmbaren Bereichs möglich (Einschalthelligkeit, Grundhelligkeit
alternativ: untere Dimmgrenze und obere Dimmgrenze).
.
Verhalten beim Empfang eines absoluten Helligkeitswerts einstellbar (andimmen, anspringen, Fading).
.
Verhalten beim relativen Hochdimmen im ausgeschalteten Zustand einstellbar (Kanal einschalten, keine Reaktion).
.
Zentrale Steuerungsfunktion über bis zu 6 Schaltobjekte, 6 Dimmobjekte und 6 Wertobjekte und Sammelrückmeldung.
.
Rückmeldung Schalten: Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktion.
.
Rückmeldung Helligkeitswert: Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktion.
.
Für aktive Rückmeldeobjekte ist die Art der Aktualisierung einstellbar (bei Änderung des Eingangsobjektes oder bei Änderung des Rückmeldewertes). Somit ist eine Anpassung an Visualisierungen individuell möglich.
.
Rückmeldungen für Kurzschluss, Überlast/Netzspannungsausfall und Lastart (KNX konform und erweitert).
.
Reaktion bei Busspannungsausfall-/wiederkehr und nach einem ETS-Programmiervorgang für jeden Ausgang einstellbar.
.
Logische Verknüpfungsfunktion einzeln für jeden Ausgang.
.
Sperrfunktion für jeden Kanal parametrierbar. Alternativ Zwangsstellungsfunktion separat für jeden Ausgang.
.
Zeitfunktionen (Ein-, Ausschaltverzögerung).
.
Treppenlichtfunktion mit Vorwarnfunktion durch zeitgesteuertes Reduzieren der Beleuchtung oder Aktivierung einer Permanentbeleuchtung.
.
Treppenhausfunktion mit Zeitverlängerung oder variabler Terppenhauszeitvergabe über Kommunikationsobjekt.
.
Soft-EIN-Funktion und Soft-AUS-Funktion einstellbar.
.
Automatisches Ausschalten bei Helligkeitswert < X % einstellbar (mit individueller Verzögerungszeit).
.
Einbeziehung in Lichtszenen möglich: Bis zu 64 interne Szenen sind je Ausgang parametrierbar.
.
Verzögerungszeit bei Szenenabruf konfigurierbar.
.
Dimmverhalten bei Aufruf einer neuen Szene einstellbar (anspringen, andimmen, Fading).
.
Visuelle Rückmeldung beim Speichern einer Szene.
.
Erweiterter Szenenabruf.
.
Betriebsstundenzähler einzeln für jeden Ausgang aktivierbar.
.
Betriebsstundenzähler als Vorwärtszähler (mit optionalem Grenzwert) oder Rückwärtszähler (mit optionalem Startwert).
.
Logikfunktionen
Das Gerät verfügt über acht interne Logikfunktionen.
.
Logikgatter (UND, ODER, exklusives UND, exklusives ODER, je mit bis zu 4 Eingängen).
.
1-Bit-auf-1-Byte-Umsetzer mit Eingangsfilter, Sperrobjekt und Vorgabe der Ausgabewerte.
.
Sperrglied mit Filter- und Zeitfunktionen und Sperrobjekt.
.
Vergleicher für Werte mit neun verschiedenen Eingangsdatenformaten und vielen Vergleichsoperationen.
.
Grenzwertschalter mit Hysterese mit oberem und unterem Schwellwert bei neun verschiedenen Eingangsdatenformaten, inkl. Vorgabe der 1-Bit-Ausgabewerte.
.
Die Logikfunktionen besitzen eigene KNX Kommunikationsobjekte und können Telegramme des Aktors oder anderer Busgeräte verarbeiten.
.
Hinweise:
VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1.
.
Die maximale Anschlussleistung ist abhängig von der gewählten Betriebsart (Phasenan- oder Phasenabschnitt). Nähere Angaben finden Sie in der Gebrauchsanleitung.
.
Leistungserweiterung durch Gira Leistungszusätze.
.
Parallelgeschaltete Ausgänge nur bis 95 % auslasten. An parallelgeschaltete Dimmausgänge keine Kompaktleuchtstofflampen anschließen. Parallelgeschaltete Dimmausgänge nicht mit Leistungszusätzen erweitern.
.
Montage auf DIN-Hutschiene.
.
KNX Data Secure kompatibel.
.
Schneller Download der Applikation (Long Frame Support).
.
Firmware-Updates sind mit der Gira ETS Service App (Zusatzsoftware) möglich.
.
Lieferumfang:
Anschluss- und Abzweigklemme für KNX im Lieferumfang enthalten.
.
