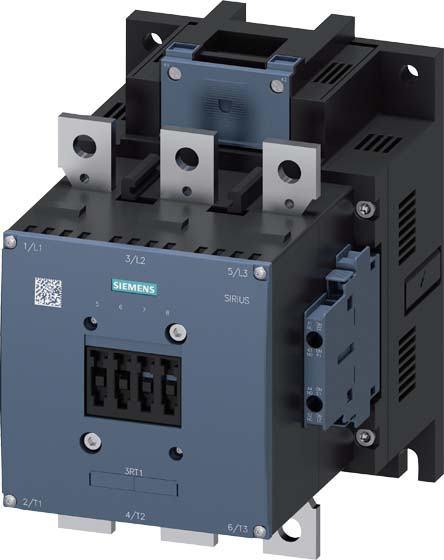

Leistungsschütz, AC-3e/AC-3 265 A, 132 kW / 400 V AC (50-60 Hz) / DC Uc: 220-240 V 3-polig, Hilfskontakte 2 S + 2 Ö Antrieb: konventionell Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren. Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready. Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Hauptstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich. Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Hersteller-Artikelnummer (MPN)
3RT10656AP36
Betriebsspannung AC 60 Hz
1000 V
Bemessungsbetriebsleistung bei AC-4, 400 V
132 kW
Bemessungssteuerspeisespannung AC 50 Hz
220..240 V
Bemessungssteuerspeisespannung DC
220..240 V
Spannungsart zur Betätigung
AC/DC
Breite
145 mm
Anzahl der Hilfskontakte als Öffner
2
Betriebsspannung AC 50 Hz
1000 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
265 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
330 A
Geeignet für Reiheneinbau
ja
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
230 A
Anzahl der Hilfskontakte als Schließer
2
Anschlussart Hauptstromkreis
Schienenanschluss
Tiefe
202 mm
Bemessungssteuerspeisespannung AC 60 Hz
220..240 V
Anzahl der Schließer als Hauptkontakte
3
Bemessungsbetriebsleistung NEMA
147,09976 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
132 kW
Höhe
210 mm
Hersteller: Siemens Siemens AG Digital Industries Deutschland Siemenspromenade 2 DE 91058 Erlangen contact@siemens.com Webseite: www.siemens.de/industry
