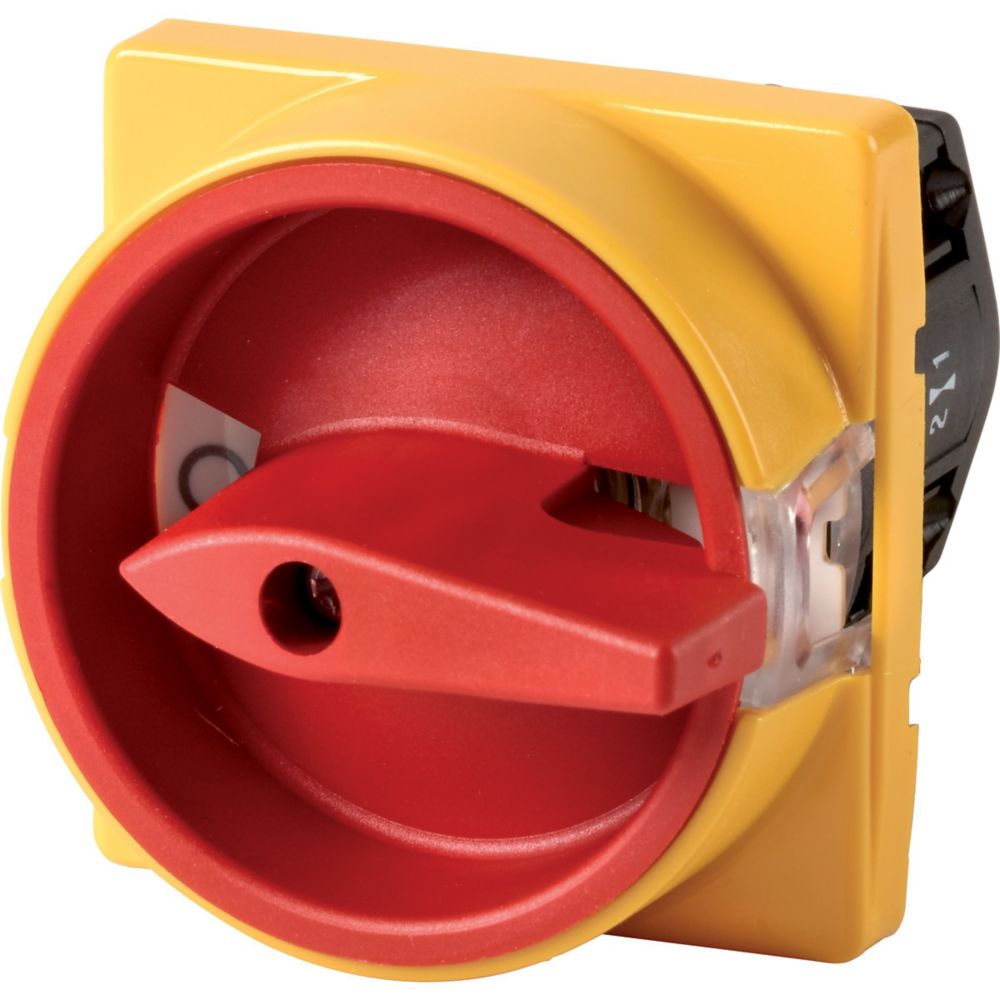

Hilfsstromtrennschalter, Sortiment: Steuerschalter, Typkenner: TM, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Hinweis: bis 250 V AC pro Kontakt, Kontakte: 2, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Bemessungsdauerstrom: Iu = 10 A, 1 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, CSA, UL, Steuerschalter nach IEC/EN 60947-5-1, Hilfsstromschalter nach IEC/EN 60947-5-1
Hersteller-Artikelnummer (MPN)
045478
Schaltleistung bei 400 V
0 kW
Ausführung als Sicherheitsschalter
nein
Bemessungsdauerstrom Iu
10 A
Geeignet für Bodenmontage
nein
Ausführung als NOT-AUS-Einrichtung
ja
Geeignet für Zwischenbau
nein
Schutzart (NEMA)
12
Bemessungsbetriebsspannung
500 V
Ausführung des Betätigungselements
Türkupplungsdrehantrieb
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Bemessungsdauerstrom bei AC-23, 400 V
6,59999999 A
Farbe des Betätigungselements
rot
Geeignet für Verteilereinbau
nein
Bemessungsbetriebsleistung bei AC-23, 400 V
3 kW
Schutzart (IP), frontseitig
IP65
Tiefe
77 mm
Bemessungskurzzeitstromfestigkeit Icw
0 kA
Geeignet für Frontbefestigung Zentral
nein
Ausführung als Wartungs-/Reparaturschalter
ja
Motorantrieb optional
nein
Breite
30 mm
Polzahl
2
Gerätebauart
Einbaugerät Festeinbautechnik
Werkstoff des Gehäuses
Kunststoff
Anschlussart Hauptstromkreis
Schraubanschluss
Verriegelbar
ja
Ausführung als Wendeschalter
nein
Geeignet für Frontbefestigung 4-Loch
ja
Motorantrieb integriert
nein
Ausführung als Hauptschalter
ja
Mit vormontierter Verkabelung
nein
Bedingter Bemessungskurzschlussstrom Iq
0 kA
Spannungsauslöser optional
nein
Anzahl der Schalter
1
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Höhe
48 mm
Max. Bemessungsbetriebsspannung Ue bei AC
500 V
Hersteller: Eaton Eaton Electric GmbH Industrietechnik Hein-Moeller-Str. 7-11 DE 53115 Bonn bestellungen-handel-bonn@eaton.com Webseite: www.moeller.net
