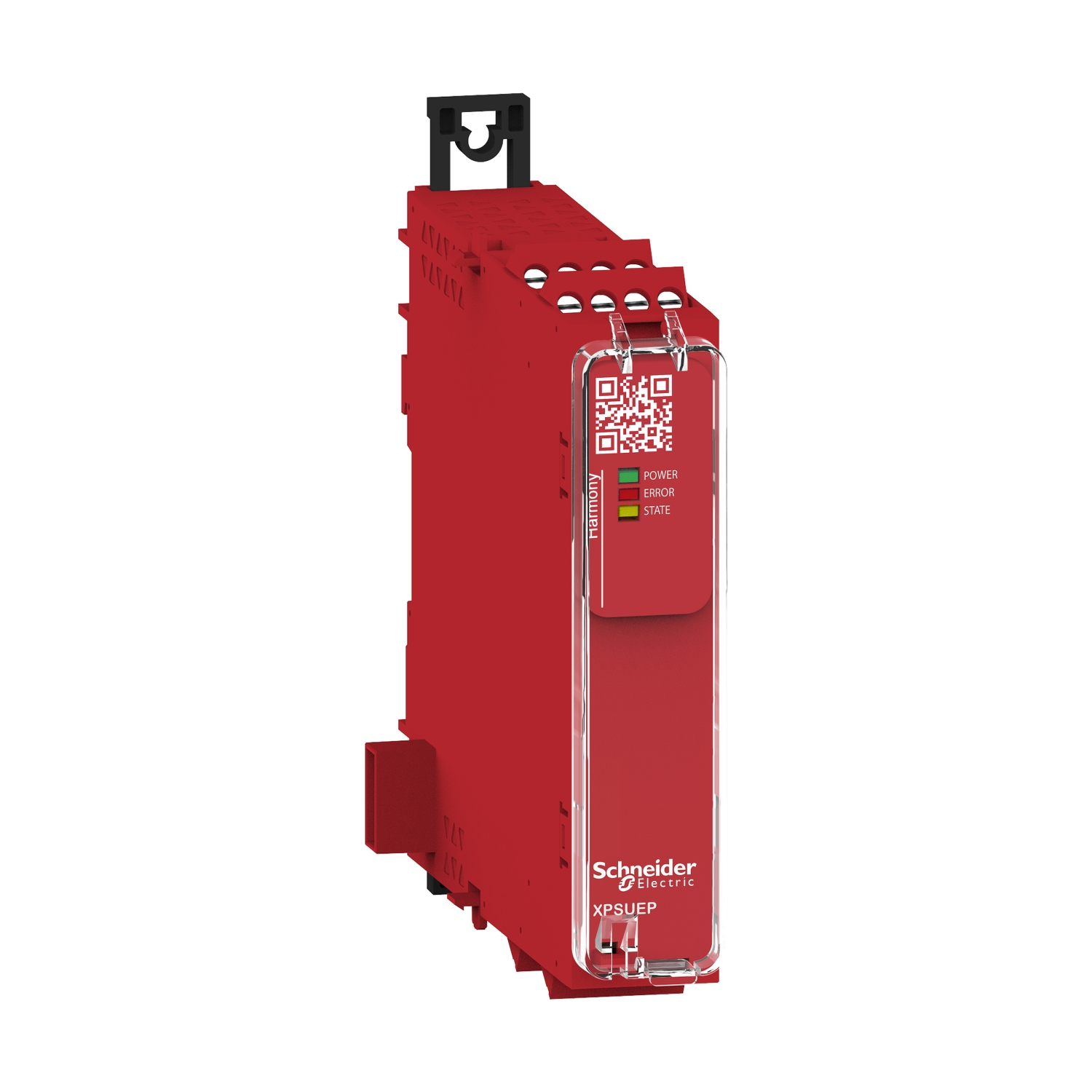

Die Sicherheitsrelais Harmony XPS Universal sind in unterschiedlichen Sicherheitsanwendungen dank ihrer wählbaren Sicherheitsfunktion und Startoption per frontseitigen Drehschaltern optimal einsetzbar. Dadurch reduziert sich die Variantenvielfalt ihrer benötigten Geräte und mit der Diagnosefunktion lassen sich Zustände einfach an eine SPS übertragen, so daß im Fehlerfall Stillstandszeiten durch eindeutige Fehlerangaben verringert werden. Der seitlicher Stecker zur Verbindung mit Sicherheitsrelais XPSU ermöglicht den direkten Betrieb ohne separate Verdrahtung der Ansteuerung. Diese Relaiserweiterung verfügt als Ausgang über 4 sichere Relais-Schließerkontakte und 2 Öffnerkontakte. Die Versorgungsspannung beträgt 24 VAC sowie 24 VDC und die Anschlüsse erfolgen über abziehbare Schraubklemmen. Die Montage erfolgt durch aufrasten auf eine Hutschiene oder per Schraubbefestigung auf Montageplatten. Zum Schutz der Einstellungen unter der transparenten Abdeckung ist ein eindeutig nummeriertes Verriegelungsband beigefügt. Vielfältige Zulassungen ermöglichen den internationalen Einsatz. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.
Hersteller-Artikelnummer (MPN)
XPSUEP14AP
Höhe
100 mm
Steuerspannung 2
24 V
Versorgungsspannung bei AC 60 Hz
24 V
Steuerspannungsart 2
DC
Geeignet zur Überwachung von Näherungsschaltern
nein
Mit TÜV-Zulassung
ja
Geeignet zur Überwachung von Positionsschaltern
nein
SIL nach IEC 61508
3
Spannungsart der Versorgungsspannung
DC
Performance Level nach EN ISO 13849-1
Level e
Mit Starteingang
nein
Betriebsspannung bei DC
24 V
Versorgungsspannung bei DC
24 V
Mit Mutingfunktion
nein
Sicherheitstyp nach IEC 61496-1
4
Geeignet zur Überwachung von Ventilen
nein
Breite
22,5 mm
Leistungsaufnahme
1,1 W
Mit Rückführkreis
nein
Mit abnehmbaren Klemmen
ja
Mit Zulassung für BG BIA
nein
Geeignet zur Überwachung von NOT-AUS-Kreisen
nein
Spannungsart der Betriebsspannung
DC
Geeignet zur Überwachung von Magnetschaltern
nein
Ausführung des elektrischen Anschlusses
Schraubanschluss
Steuerspannungsart 1
DC
Rückfallverzögerung
0 s
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet
6
Ausführung
Erweiterungsgerät
Tiefe
120 mm
Auswertung der Eingänge
sonstige
Geeignet zur Überwachung von taktilen Sensoren
nein
Bemessungsschaltstrom
1,1 A
Tragschienenmontage möglich
ja
Mit Zulassung nach UL
ja
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen
nein
Versorgungsspannung bei AC 50 Hz
24 V
Steuerspannung 1
24 V
Hersteller: Schneider Electric Schneider Electric GmbH Gothaer Str. 29 DE 40880 Ratingen de-gh@se.com Webseite: www.schneider-electric.de
