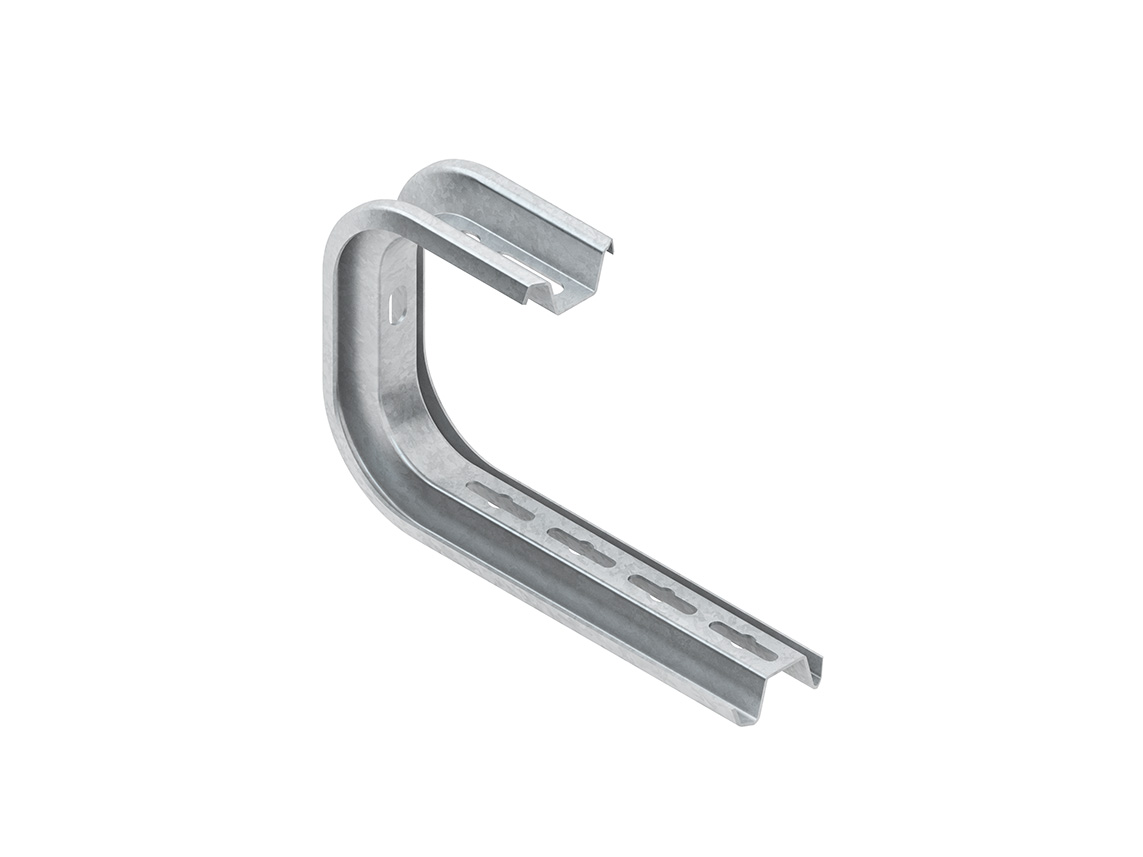

Tragkonsole, einteilig, für die Montage an Wand und waagerechten Decken, einschließlich anteilmäßigen Befestigungszubehör. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 bei der Wand- und Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Bei der Montage mit Auslegerbefestigung ist das Distanzstück TKSD 20 ebenfalls erforderlich. Befestigungsschraube SKM 10x70 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund. Abmessungen (ca. Maße) H x B x L : 172 x 57 x 161 mm obere Bügellänge L1 : 132 mm Tragfähigkeit F bei L/2 : 0,95 kN im System geprüft Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Hersteller-Artikelnummer (MPN)
TKSU 100
Sichere Arbeitslast nach IEC 61537
950 N
Oberflächenschutz
bandverzinkt
Breite
57 mm
Winkel
90 °
Werkstoffgüte
sonstige
Höhe
172 mm
Geeignet für Kabeltragsystembreite
50..100 mm
Werkstoff
Stahl
Einsatztemperatur
-20..120 °C
Ausführung
Wandausleger
Geeignet für Funktionserhalt
nein
Länge
161 mm
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
