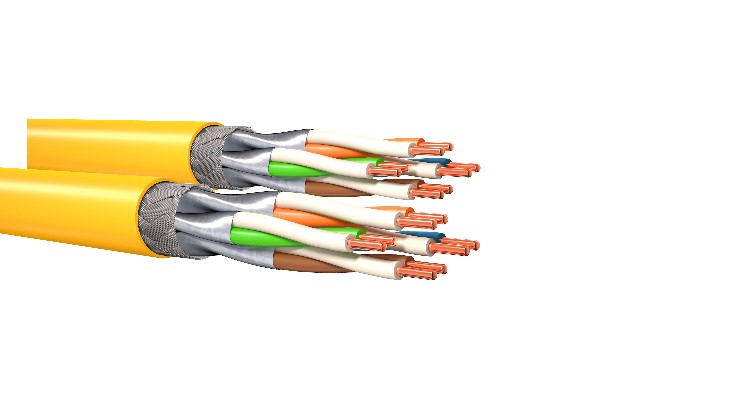

Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe). Bestens geeignet für alle Anwendungen der Klassen D bis F Multimedia (Video, Daten, Sprache) >10 GbE nach IEEE 802.3an, Cable sharing, VoIP, PoE/PoE+/4PPoE.
Hersteller-Artikelnummer (MPN)
KD7X66D3Y020050
Mantel-Farbe
gelb
Trennungsklasse nach EN 50174-2
D
Gewicht
114,0396 kg/km
Duplex
ja
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Leiter-Material
Kupfer
Brandverhalten nach EN 13501-6: Säureentwicklung
a1
Material Bewehrung
sonstige
Anzahl der Verseilelemente
4
Außendurchmesser ca.
7,2 mm
Ölbeständig nach EN IEC 60811-404
nein
Anzahl der Mantelschichten
1
Leiter-Klasse
Kl.1 = eindrähtig
Halogenfrei nach EN IEC 60754-1
ja
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Geeignet als Telefonkabel
ja
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
28,8 mm
Kategorie
7
Leitungs-Höhe ca.
7,2 mm
Ader-Zahl
8
Spezifizierung Aderisolation
Polyethylen (PE)
Max. Zugfestigkeit während der Verlegung
220 kN
Verseilelement
Paare
Kabeltyp
S/FTP
Brandverhalten nach EN 13501-6: Rauchentwicklung
s1a
Mantelmaterial
Polyolefine
Flammwidrig nach IEC 60332-1-2
nein
Leitungs-Breite ca.
14,5 mm
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
NVP-Wert
79 %
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
-20..60 °C
Leiter-Oberfläche
blank
Leiterdurchmesser
0,58 mm
Bewehrung/Armierung
ohne
Schirm über Verseilung
Geflecht
Spezifizierung Mantelmaterial
sonstige
Beidraht
nein
Kabel längswasserdicht
nein
Kabel querwasserdicht
nein
Mit Reißleine
nein
Geeignet als Computer-Datenkabel
ja
Zulässige Kabelaußentemperatur bei Montage/Handling
0..50 °C
Zulässige Art der Installation im Erdreich
sonstige
Mit Nagetierschutz
nein
Geeignet als Signalkabel
ja
Zertifiziert für Schiffsanwendungen
nein
Ader-Kennzeichnung
Farbe
Flammwidrig nach IEC 60332-3-24 (Cat C)
ja
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Schirm über Verseilelement
Folie
Raucharm nach EN IEC 61034-2
ja
Geeignet zur Verlegung im Erdreich
nein
Werkstoff der Aderisolation
Polyolefine
Halogenfrei nach EN IEC 60754-3
nein
Kabelgeometrie
flach
Verseilung
Bündel
Funktionserhalt nach IEC 60331-23
nein
AWG-Größe
23
Geeignet als Sicherheitsalarmkabel
nein
Schutzmantel
ohne
Brandverhalten nach EN 13501-6: Abtropfverhalten
d1
Aderkennzeichnung nach HD 308 S2
nein
Nennspannung U
125 V
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
57,6 mm
Wellenwiderstand
100 Ohm
Leiternennquerschnitt
0,259 mm²
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
57,6 mm
Brandverhalten nach EN 13501-6: Klasse
Dca
Halogenfrei nach EN IEC 60754-2
ja
Hersteller: KERPEN DATACOM KERPEN DATACOM GmbH Zweifaller Str. 275-287 DE 52224 Stolberg info@kerpen-data.com Webseite: www.kerpen-data.com
