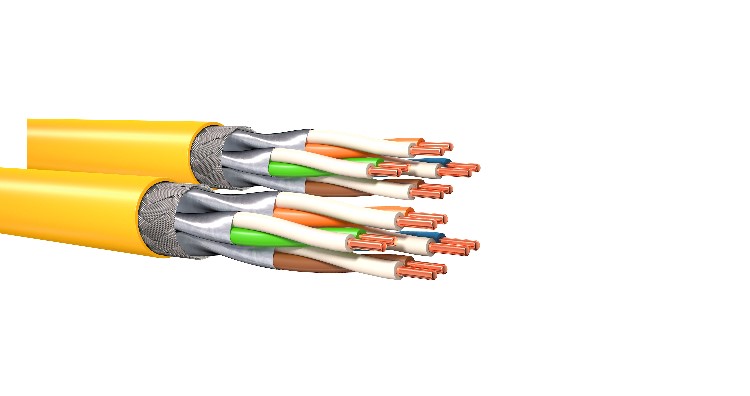

Symmetrisches Datenkabel mit 4 verseilten Paarelementen. Die Leiter bestehen aus eindrähtigem Kupfer. Der Schirmaufbau besteht aus einem Gesamtschirm aus Kupferdrahtgeflecht und Einzelschirmen für die Aderpaare, was hervorragende elektrische Eigenschaften gewährleistet.Installationskabel für den Einsatz in strukturierte Gebäudeverkabelungen nach ISO/IEC 11801 und EN 50173 (3. Ausgabe). Bestens geeignet für alle Anwendungen der Klassen D bis FA Multimedia (Video, Daten, Sprache) >10 GbE nach IEEE 802.3 an, Cable sharing, VoIP, PoE/PoE+/4PPoE
Hersteller-Artikelnummer (MPN)
KD7X67D3Y050050
Gewicht
115,1729 kg/km
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
-20..60 °C
Schutzmantel
ohne
Werkstoff der Aderisolation
Polyolefine
Flammwidrig nach IEC 60332-3-22 (Cat A)
nein
Leitungs-Breite ca.
14,5 mm
Mit Nagetierschutz
nein
Verseilung
Bündel
Leiternennquerschnitt
0,259 mm²
Ölbeständig nach EN 60811-404
nein
Leiter-Klasse
Kl.1 = eindrähtig
Ader-Zahl
8
Verseilelement
Paare
Ader-Kennzeichnung
Farbe
Beidraht
nein
Kabel längswasserdicht
nein
Wellenwiderstand
100 Ohm
Nennspannung U
125 V
Geeignet als Telefonkabel
ja
Geeignet zur Verlegung im Erdreich
nein
Flammwidrig nach IEC 60332-3-25 (Cat D)
nein
Halogenfrei nach EN IEC 60754-1
ja
Zertifiziert für Schiffsanwendungen
nein
Außendurchmesser ca.
7,2 mm
Halogenfrei nach EN IEC 60754-3
nein
Leitungs-Höhe ca.
7,2 mm
Raucharm nach IEC 61034-2
ja
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
57,6 mm
Funktionserhalt nach IEC 60331-23
nein
Flammwidrig nach IEC 60332-1-2
nein
Mit Reißleine
nein
Duplex
ja
Bewehrung/Armierung
ohne
Geeignet als Sicherheitsalarmkabel
nein
Geeignet als Computer-Datenkabel
ja
Material Bewehrung
sonstige
UV-beständig
nein
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
28,8 mm
Geeignet als Signalkabel
ja
Rauchentwicklungsklasse nach EN 13501-6
s1a
Aderkennzeichnung nach HD 308 S2
nein
Leiterdurchmesser
0,58 mm
Brandverhaltensklasse nach EN 13501-6
Dca
Halogenfrei nach IEC 60754-2
nein
Spezifizierung Mantelmaterial
sonstige
Kabelgeometrie
rund
Trennungsklasse nach EN 50174-2
D
Kategorie
7A (IEC)
Mantel-Farbe
gelb
Flammwidrig nach IEC 60332-3-23 (Cat B)
nein
Schirm über Verseilelement
Folie
Kabeltyp
S/FTP
Kabel querwasserdicht
nein
Abtropfverhaltensklasse nach EN 13501-6
d1
Schirm über Verseilung
Geflecht
Mantelmaterial
Polyolefine
Spezifizierung Aderisolation
Polyethylen (PE)
Anzahl der Verseilelemente
4
Zulässige Art der Installation im Erdreich
sonstige
AWG-Größe
23
Max. Zugfestigkeit während der Verlegung
220 kN
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
57,6 mm
Säureentwicklungsklasse nach EN 13501-6
a1
Flammwidrig nach IEC 60332-3-24 (Cat C)
nein
Leiter-Material
Kupfer
Zul. Kabelaußentemperatur bei Montage/Handling
0..50 °C
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
nein
Anzahl der Mantelschichten
1
Leiter-Oberfläche
blank
NVP-Wert
80 %
Hersteller: KERPEN DATACOM KERPEN DATACOM GmbH Zweifaller Str. 275-287 DE 52224 Stolberg info@kerpen-data.com Webseite: www.kerpen-data.com
