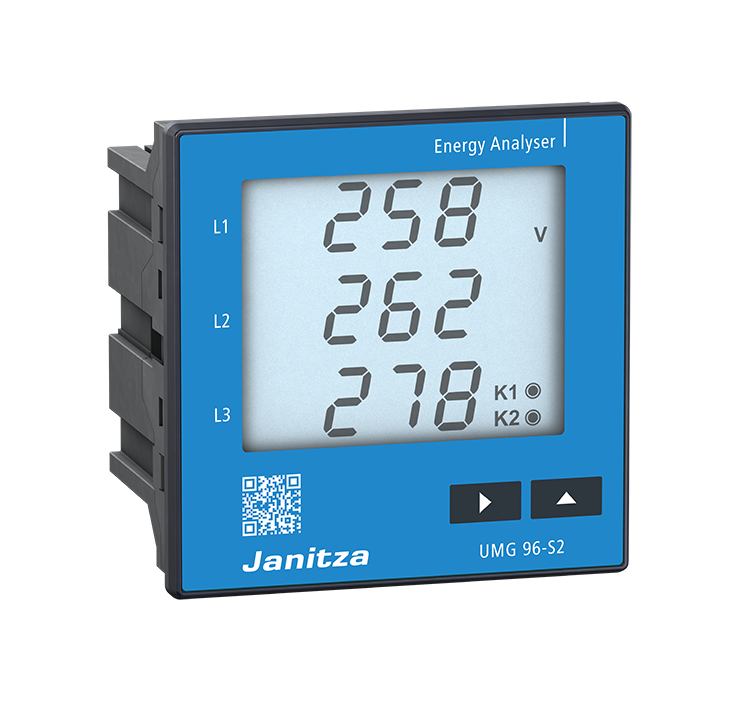

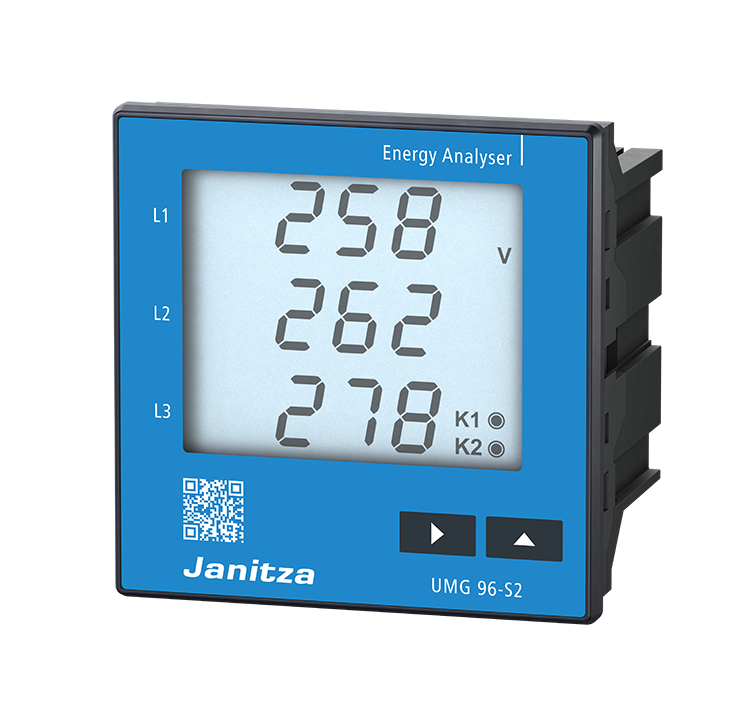

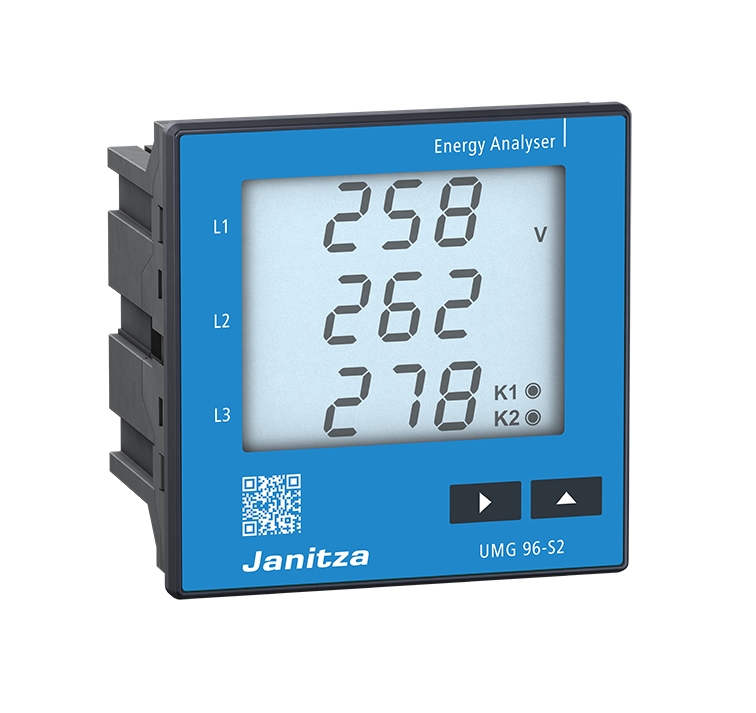

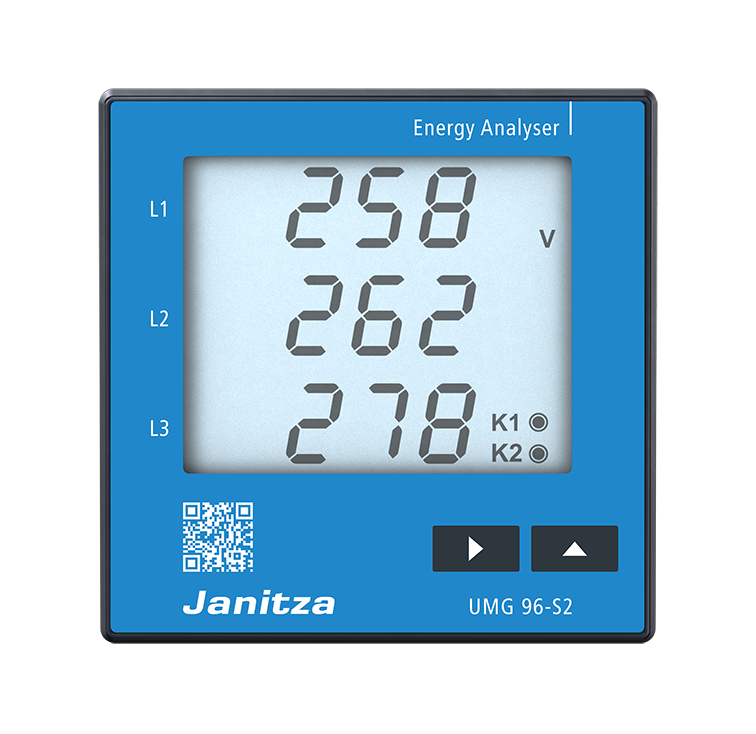

Energiemessgerät UMG 96-S2 mit Hintergrundbeleuchtung Fronttafeleinbaugerät, 96 x 96 x 48 mm (BxHxT) Versorgungsspannung: 90 V - 265 V (50/60) Hz oder 90 V - 250 V DC Installationskategorie: 300 V CAT III Messung in TN- und TT-Netzen Messung von Oberschwingungen bis zur 15. 4 Spannungsmesseingänge: Messkategorie: 300 V CAT III Messung in 3-Phasen 4-Leitersystemen bis 230 V / 400 V (+-10%) nach IEC 3 Strommesseingänge: Messkategorie: 300V CAT II Nennstrom 5A / 1A einstellbar Strommessbereich: 0,5 mA... 6 A Auflösung: 1 mA Peripherie: 1 Impulsausgang 1x RS485 (Modbus RTU) Zubehör (inklusiv): 33.03.372 Installationsanleitung inkl. Sicherheitshinweise und "Software-GridVis" Schnelleinstieg 29.01.036 Befestigungsklammern (bereits am Gerät vormontiert) 52.00.008 RS485-Abschlusswiderstand 120 Ohm Programmiersoftware "GridVis Essential" download: www.janitza.de/gridvis-download.html
Hersteller-Artikelnummer (MPN)
5234002
Tiefe
42 mm
Anzahl der Strommesseingänge
3
Blindleistungsmesser
ja
Messwertspeicher
nein
Unterstützt Protokoll für PROFIBUS
nein
Schutzart (IP), frontseitig
Mit Dichtung (Artikelnummer 2901065) IP54
Display
LCD
Montageart
Frontmontage
Ausführung
Messwandler
Unterstützt Protokoll für MODBUS
Modbus RTU
Mit Kommunikationsschnittstelle RS-485
ja
Oberwellenmessung
15. Harmonische
Versorgungsspannung bei AC 50 Hz
90..265 V
Phasenwinkel (cos phi)
ja
Höhe
96 mm
Scheinleistung
ja
Anzahl der digitalen Ausgänge
1
Wirkleistungsmessgerät
ja
Voltmeter
ja
Frequenzmesser
ja
Breite
97 mm
Amperemeter
ja
Maximalstrom (Imax)
6 A
Leistungsfaktor
ja
Spannungsart der Versorgungsspannung
AC/DC
Versorgungsspannung bei DC
90..250 V
Mit Drehzahlmesser
nein
Anzahl der Spannungsmesseingänge
3
Unterstützt Protokoll für PROFINET IO
nein
Hersteller: Janitza Janitza electronics GmbH Vor dem Polstück 6 DE 35633 Lahnau auftraege@janitza.de Webseite: www.janitza.de
