Produktinformationen

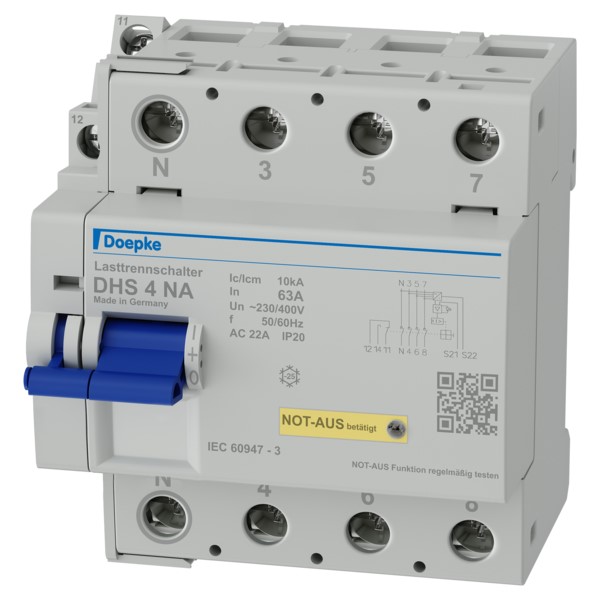

Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. DHS mit NOT-AUS-Funktion ermöglichen den Anschluss einer NOT-AUS-Einrichtung, wie z. B. Taster. Eine integrierte LED signalisiert die Auslösung durch ein Betätigungselement oder durch Drahtbruch. Eine Wiedereinschaltung wird bis zur Behebung verhindert.- Hersteller-Artikelnummer (MPN)
- 09900009
- Ausführung als Wendeschalter
- nein
- Geeignet für Bodenmontage
- nein
- Schutzart (IP), frontseitig
- IP20
- Verriegelbar
- ja
- Farbe des Betätigungselements
- sonstige
- Geeignet für Verteilereinbau
- ja
- Gehäusefarbe
- grau
- Ausführung des Betätigungselements
- Kipphebel
- Geeignet für Frontbefestigung 4-Loch
- nein
- Bemessungskurzzeitstromfestigkeit Icw
- 10 kA
- Polzahl
- 4
- Ausführung als Hauptschalter
- nein
- Gerätebauart
- Komplettgerät im Gehäuse
- Bedingter Bemessungskurzschlussstrom Iq
- 10 kA
- Geeignet für Frontbefestigung Zentral
- nein
- Ausführung als Sicherheitsschalter
- nein
- Bemessungsdauerstrom Iu
- 63 A
- Anzahl der Hilfskontakte als Wechsler
- 1
- Anzahl der Schalter
- 1
- Motorantrieb optional
- nein
- Spannungsauslöser optional
- nein
- Ausführung als Wartungs-/Reparaturschalter
- nein
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Schutzart (NEMA)
- 1
- Schaltleistung bei 400 V
- 29,7 kW
- Tiefe
- 75 mm
- Werkstoff des Gehäuses
- Kunststoff
- Geeignet für Zwischenbau
- nein
- Max. Bemessungsbetriebsspannung Ue bei AC
- 400 V
- Bemessungsdauerstrom bei AC-21, 400 V
- 63 A
- Breite
- 81 mm
- Bemessungsbetriebsspannung
- 230..400 V
- Motorantrieb integriert
- nein
- Höhe
- 85 mm
- Mit vormontierter Verkabelung
- nein
- Breite in Teilungseinheiten
- 4,5
- Ausführung als NOT-AUS-Einrichtung
- ja
-
Hersteller: Doepke
Doepke Schaltgeräte GmbH
Stellmacher Str. 11
DE 26506 Norden
info@doepke.de
Webseite: www.doepke.de
