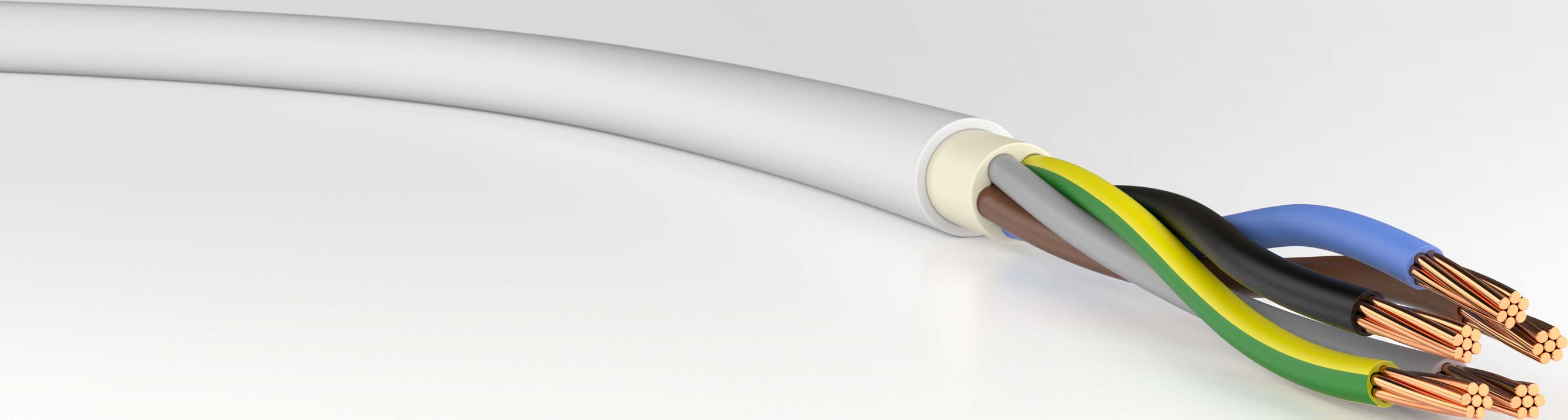

Gemäß VDE 0250 ist das NYM-J 5x10 Eca Tr500 geeignet für Verlegung in trockenen, feuchten und nassen Räumen sowie im Mauerwerk und im Beton. Eine direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton ist jedoch nicht zulässig. Bei Verwendung im Freien muss darauf geachtet werden, dass es vor direkter Sonneneinstrahlung geschützt ist. In Erde sollte das NYM-J 5x10 jedoch nicht verlegt werden. Der Farbcode der Adern entspricht VDE 0293 und die maximal zulässige Betriebstemperatur liegt bei 70 °C.
Hersteller-Artikelnummer (MPN)
NYM-J 5x10 Eca Tr.500
Mit Schutzleiter
ja
Ader-Kennzeichnung
Farbe
Schnittware
ja
Zul. Kabelaußentemperatur bei Montage/Handling
5..70 °C
Beidraht
nein
Werkstoff der Aderisolation
Polyvinylchlorid (PVC)
Ader-Zahl
5
Bewehrung/Armierung
ohne
Nennspannung U
500 V
Mantel-Farbe
grau
Brandverhaltensklasse nach EN 13501-6
Eca
Schirm
nein
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
-40..70 °C
Leiternennquerschnitt
10 mm²
Zul. max. Leitertemperatur
70 °C
Außendurchmesser ca.
19,5 mm
Leiter-Material
Kupfer
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
