Vorzugsweise für die Verlegung in der Erde, speziell in Ortsnetzen, für Industrie und Schaltanlagen, Kraftwerke sowie als Steuerkabel zur Übertragung von Steuer- und Regelimpulsen und Messwerten. Dort wo erhöhter elektrischer und mechanischer Schutz gefordert wird. Verlegung im Freien, im Wasser, in Innenräumen und Kabelkanälen. Der konzentrische Leiter (CW) darf als Mittel-, Schutz- oder Nullleiter verwendet werden. Er darf gleichzeitig als Schirm dienen, z.B. als geerdeter Berührungsschutz. Durch die wellenförmige Ausführung (Ceander) des konzentrischen Leiters sind bei der Montage beliebig viele Kabelabzweigungen möglich, ohne einen Leiter zu schneiden. Damit ist eine optimale Betriebssicherheit gewährleistet. Max. Betriebstemperatur 70 °C.
Hersteller-Artikelnummer (MPN)

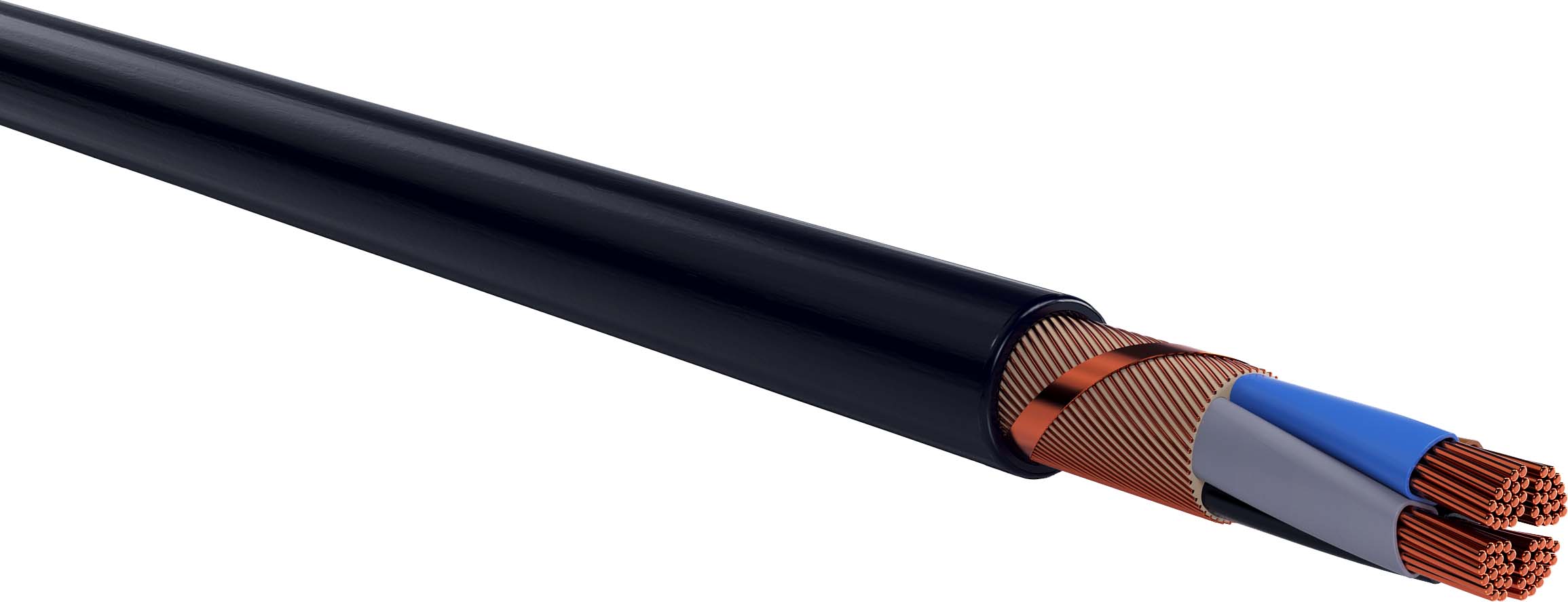

NYCWY 4x120SM/ 70 Eca S
Ader-Kennzeichnung
Farbe
Mantelmaterial
Polyvinylchlorid (PVC)
Leiternennquerschnitt
120 mm²
Werkstoff der Aderisolation
Polyvinylchlorid (PVC)
Leiter-Form
sektorförmig
Schnittware
ja
Nennspannung U
1 kV
Mantel-Farbe
schwarz
Max. zulässige Leitertemperatur
70 °C
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
726 mm
Ader-Zahl
4
Konzentrischer Leiter-Nennquerschnitt
70 mm²
Außendurchmesser ca.
48,4 mm
Zulässige Kabelaußentemperatur bei Montage/Handling
-5..70 °C
Nennspannung U0
0,6 kV
Brandverhalten nach EN 13501-6: Klasse
Eca
Gewicht
6300 kg/km
Bleimantel
nein
Leiter-Material
Kupfer
Mit Schutzleiter
nein
Konzentrischer Leiter
Kupfer
Leiter-Klasse
Kl.2 = mehrdrähtig
Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung
