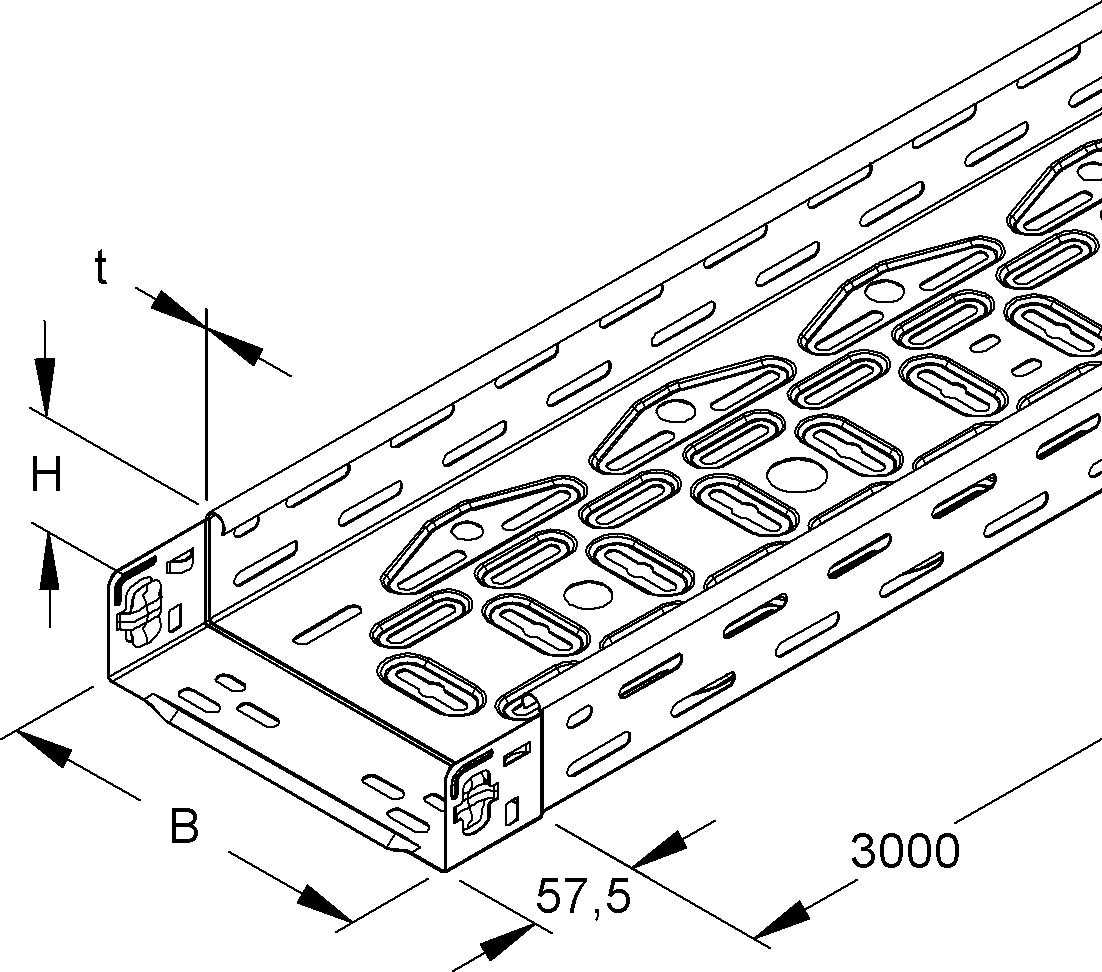

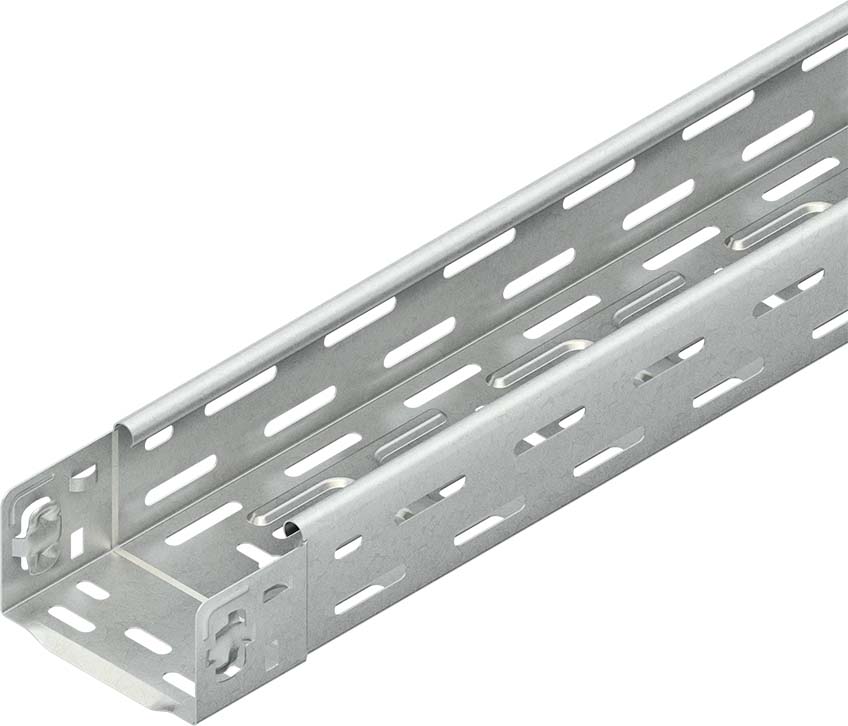

Kabelrinne, leicht, nach DIN EN 61537, mit angeprägtem Stoßstellenverbinder zur schraublosen Schnellbefestigung und mit versetzt angeordneter Boden- und Seitenperforation für stufenlose Befestigung und Anbringung der Systembauteile, Boden zusätzlich gesickt und mit durchgehend mittiger Schlüssellochperforation zur Abhängung mit Gewindestäben M 10/... versehen, mit durchgehend mittiger Bodenlochung sowie einer 2-reihigen aus der Mitte durchgehend symmetrisch angeordneten Bodenlochung zur Aufnahme von Kabelverschraubungen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Erforderliches Befestigungszubehör für den Funktionserhalt 4x FLM 6X12 bitte gesondert bestellen! VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 200 mm Materialstärke t : 0,75 mm Schlüssellochperforation : 7 x 40 mm und Ø 11 mm Abstand : 62,5 mm mittige Bodenlochung : Ø 20,5 mm und Ø 25,5 mm Abstand : 125 mm symmetrische Bodenlochung : Ø 13,5 mm und Ø 16,5 mm symmetrischer Abstand : 145 mm Abstand : 125 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 11800 mm² Werkstoff : Stahl, feuerverz. nach DIN EN ISO 1461
Hersteller-Artikelnummer (MPN)
RLVC 60.200 F
Arbeitslänge
3000 mm
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m
1850 N/m
Länge
3000 mm
Ausführung
mitgelieferter Verbinder
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m
720 N/m
Nutzbarer Querschnitt
11800 mm²
Seitenlochung
ja
Geeignet für Funktionserhalt
ja
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m
400 N/m
Oberflächenschutz
feuerverzinkt
Materialstärke
0,75 mm
Belastungstesttyp nach IEC 61537
Typ II
Höhe
60 mm
Art der Verbindung
Klickbefestigung
Werkstoffgüte
sonstige
Mit Oberteil
nein
Breite
200 mm
Einsatztemperatur
-20..120 °C
Werkstoff
Stahl
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m
1250 N/m
Gewicht
2,05358 kg/m
NATO-Lochbild
nein
Montagelochung im Boden
ja
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
