Produktinformationen

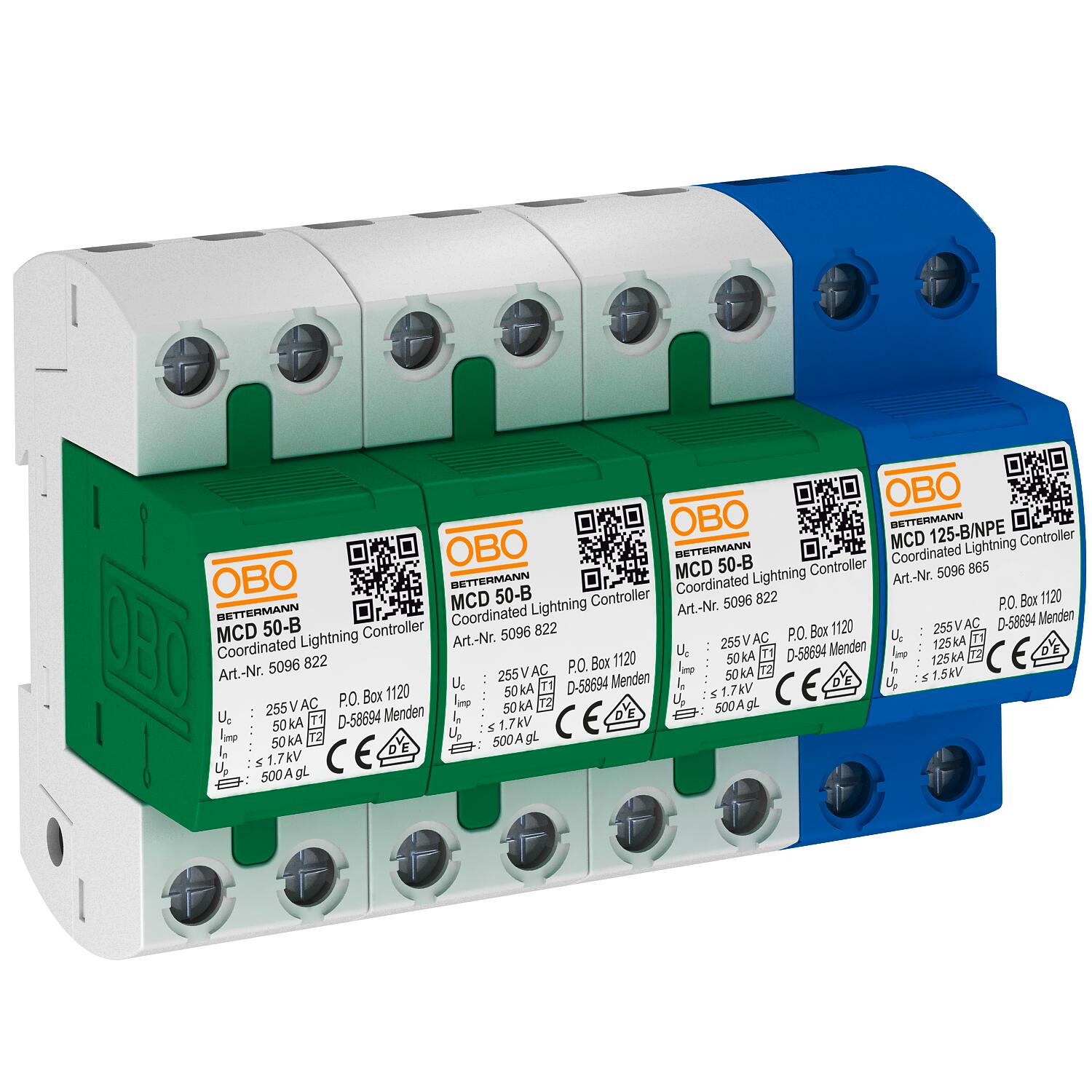

Kombiableiter Typ 1+2 , 4-polig, zum Einsatz in TT- und TN-S-Netzen.Komplett vorkonfektioniert und anschlussfertig bestehend aus:
3 x MCD 50-B: Koordinierter Blitzstromableiter Typ 1+2 nach EN 61643-11 und
1 x MCD 125-B/NPE: Koordinierte N-PE-Funkenstrecke Typ 1+2 nach EN 61643-11. Für Schnittstelle 0 auf 2 (LPZ) gemäß Blitzschutzzonen-Konzept nach IEC 62305 bzw. VDE 0185-305.
Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
Blitzstromableitvermögen 50 kA (10/350) pro Pol und bis zu 125 kA (10/350) gesamt
Schutzpegel <1,7 kV, ermöglicht den Geräteschutz
Kurzschlussfestigkeit 10 kA, Ableitervorsicherung bis 500 A gL/gG
Gekapselte, nicht ausblasende Funkenstrecke
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
- Hersteller-Artikelnummer (MPN)
- 5096879
- Nennableitstoßstrom (8/20)
- 50 kA
- Netzform DC
- nein
- Schutzpegel L-N
- 1,7 kV
- Netzform sonstige
- nein
- Nennspannung AC
- 230 V
- Signalisierung am Gerät
- ohne
- Netzform TN-C
- nein
- Netzform TN-S
- ja
- Montageart
- Hutschiene TH35
- Baugröße
- 8 TE
- Folgestromlöschfähigkeit
- 0,1 kA
- Netzform IT
- nein
- Ausblasend
- nein
- Schutzpegel
- 1,7 kV
- Netzform TN
- ja
- Netzform TN-C-S
- ja
- Prüfklasse Typ 1
- ja
- Netzform TT
- ja
- Blitzstoßstrom (10/350 µs)
- 50 kA
- Höchste Dauerspannung AC
- 255 V
- Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
- 50 mm²
- Schutzart (IP)
- IP20
-
Hersteller: OBO
OBO Bettermann Vertrieb
Deutschland GmbH & Co. KG
Hüingser Ring 52
DE 58710 Menden
info@obo.de
Webseite: www.obo.de
