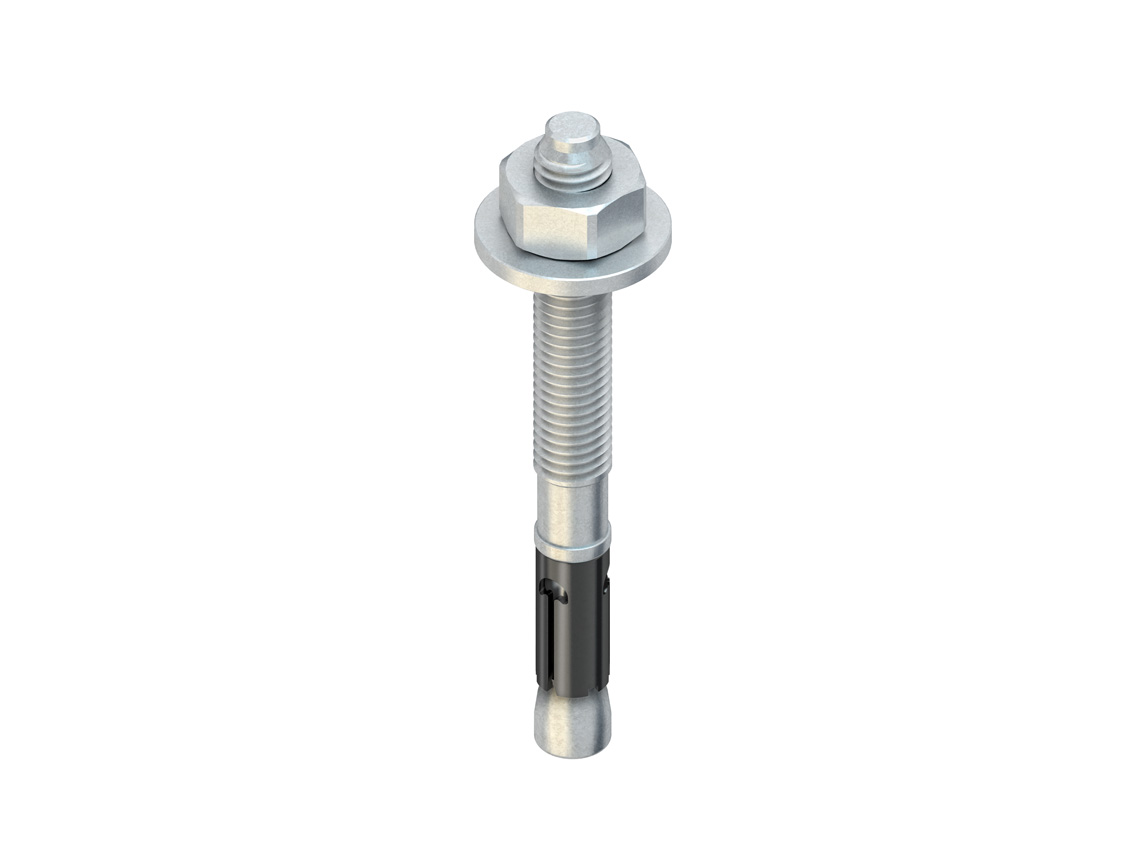

Durchsteckanker mit metrischem Anschlußgewinde M 8, einschließlich galvanisch verzinkter Mutter und großer Unterlegscheibe. Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Anwendung : Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Verwendung in trockenen Innenräumen. Technische Angaben Anschlußgewinde : M 8 Gesamtlänge L : 75 mm Bohrnenn-Ø : 8 mm Scheiben-Ø : 24 mm Klemmbereich t fix : = 10 mm effektive Verankerungstiefe h ef : 45 mm empfohlenes Drehmoment : 20 Nm Schlüsselweite : 13 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0542 DoP NI003
Hersteller-Artikelnummer (MPN)
DAZ 8X10
Werkstoff des Ankers
Stahl
Mit Kragen
nein
Länge
75 mm
Effektive Verankerungstiefe
45 mm
Befestigungsvorrichtung
Bolzen
Verankerung
Steckanker
Werkstoffgüte der Hülse
sonstige
Anzahl der Scheiben
1
Durchsteckmontage
nein
Bohrlochdurchmesser
8 mm
Brandschutzklasse nach EN 13501-2
sonstige
Betontyp
gerissener Beton
Oberflächenschutz Hülse
galvanisch/elektrolytisch verzinkt
Abstandsmontage
nein
Geeignet für Betonhohldiele
nein
Min. Bohrlochtiefe
55 mm
Gewindeart
metrisch
Schlüsselweite
13 mm
Anzahl der Muttern
1
Befestigung mit Spreizwerkzeug
nein
Werkstoffgüte Anker
sonstige
Max. Klemmdicke
10 mm
Schraubsystem
Außensechskant
ETA Erdbebenbewertung
C1 und C2
Feuerfest
ja
Ausführung Anker
Außengewinde
Gewindelänge
19 mm
Oberflächenschutz Anker
galvanisch/elektrolytisch verzinkt
Werkstoff der Hülse
Stahl
Vorsteckmontage
ja
Gewindemaß (metrisch)
8
Hersteller: Niedax NIEDAX GmbH & Co. KG Asbacher Str. 141 DE 53545 Linz/Rhein info@niedax.de Webseite: www.niedax.de
