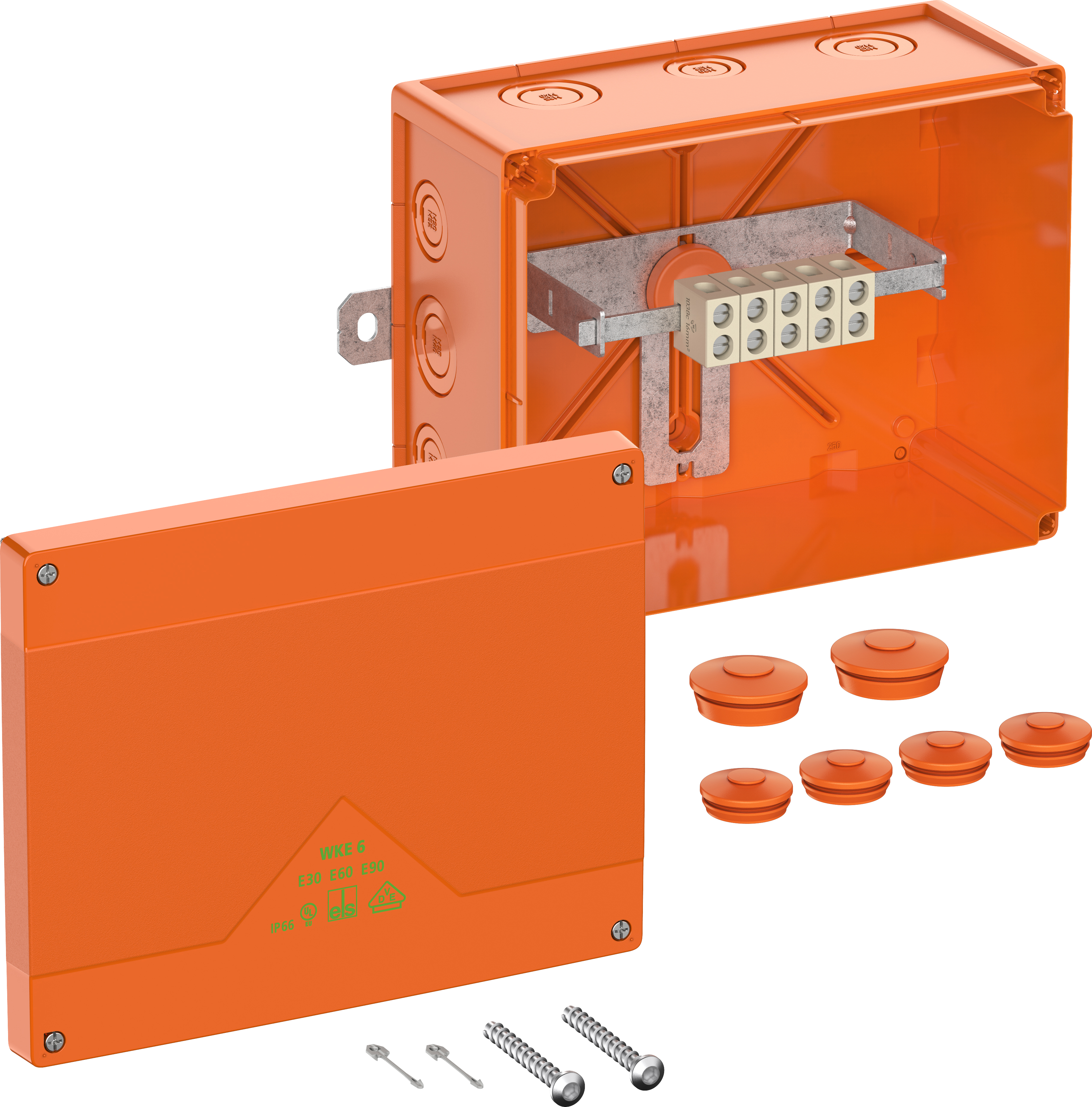

Abzweigkasten, mit Schutzart IP66, Ui=450V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Ausschlagmembranen, M20/M25/M32/M40, (4 rückseitig, 12 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30-E90 nach DIN 4102 Teil 12. Halogenfreies Gehäuse aus Spezialthermoplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik, Klemmenhalter frei positionierbar, orange, Verbindungskasten 5-polig 1,5-16mm², Abzweigkasten 5-polig 1-6mm², Anzahl der klemmbaren Leiter pro Pol: 10 x 1,5² / 8 x 2,5² / 4 x 4² / 4 x 6² / 2 x 10² / 2 x 16² Abmessungen: 200 x 250 x 120mm Beigefügtes Zubehör: Deckelverliersicherung, Schraubanker, 4 Doppelmembranstutzen IP66 M32 Dichtbereich 13-21mm, 2 Doppelmembranstutzen IP66 M40 Dichtbereich 17-28mm
Hersteller-Artikelnummer (MPN)
86650601
Ausführung
Verbindungskasten
Einsatztemperatur
-35..55 °C
Transparenter Deckel
nein
Länge
250 mm
Bestückung
Schraubklemme
Montage unter Wasser
nein
Mit Abschirmung
nein
Vergießbar
nein
Oberflächenschutz
unbehandelt
Tiefe
120 mm
Montageart
Wand-/Deckenmontage
Bemessungsisolationsspannung Ui
450 V
Max. Leiterquerschnitt
16 mm²
Farbe
orange
Witterungsbeständig
ja
Schutzart (IP)
IP66
Für Ex-Zone Staub
ohne
Für Ex-Zone Gas
ohne
Einführung von hinten
ja
Schutzart (NEMA)
sonstige
Ausführung Deckel
sonstige
Breite
200 mm
Montage im Erdreich
nein
Halogenfrei
ja
Funktionserhalt
E90
Form
quadratisch
Plombierbar
ja
Anreihbar
ja
Deckelbefestigung
geschraubt
Explosionsgeprüfte Ausführung
nein
Mit Vergussmasse mitgeliefert
nein
Anzahl der Einführungen
16
Werkstoff
Kunststoff
Art der Gehäusedurchführung
Vorprägung
Hersteller: Spelsberg Günther Spelsberg GmbH+Co.KG Elektro-Inst.-Sys. Im Gewerbepark 1 DE 58579 Schalksmühle info@spelsberg.de Webseite: www.spelsberg.de
