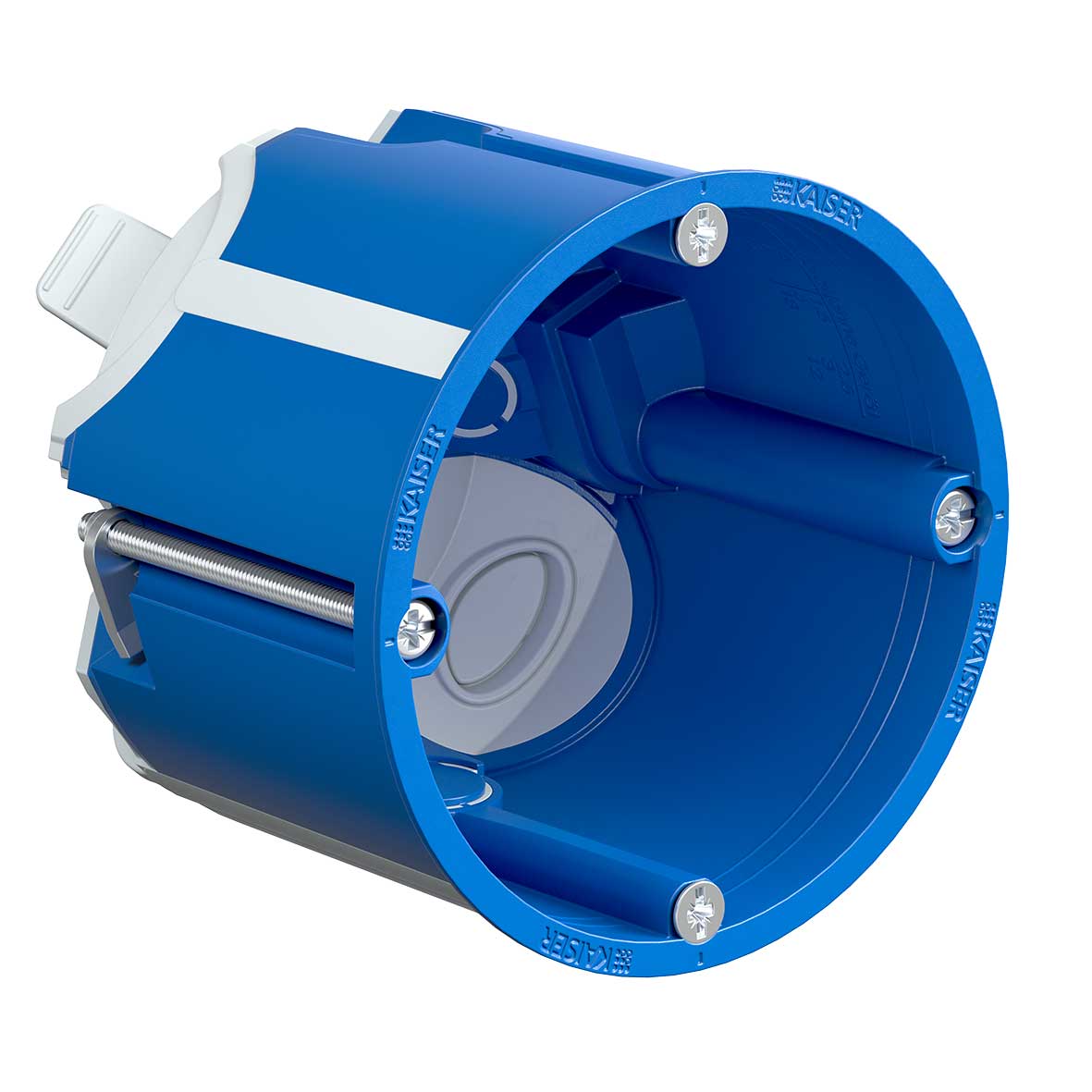

Geräte-Verbindungsdose Schallschutz 68 (9069-04). Die Geräte- und Geräte-Verbindungsdosen Schallschutz 68 gewährleisten durch ihren massiven Dosenkörper in Verbindung mit der schallabsorbierenden Oberfläche am Dosenboden den Schallschutz der Wand. Auch bei direkt gegenüberliegendem Einbau bleibt die Schallschutzfunktion der Wand vollständig erhalten. Das einfache Öffnen für Leitungen und Rohre sowie die Einbauöffnung von 68 mm ermöglicht die schnelle Montage sowie das einfache Nachrüsten bei bestehenden Elektroinstallationen. Fräsloch Ø: 68 mm | Tiefe: 61 mm
Hersteller-Artikelnummer (MPN)
9069-04
Max. Leiterquerschnitt
2,5 mm²
Funktionserhalt
ohne
Gehäusedurchführung durch Dichtmembran
ja
Einführung von hinten
nein
Befestigung der Geräte
schrauben
Mit Trennwand
nein
Für Rohrdurchmesser
20/25 mm
Klemme lagefixiert
nein
Anzahl der Einführungen
4
Werkstoff
Kunststoff
Ausführung
Einzel
Schutzart (IP)
IP3X
Luftdicht
ja
Plombierbar
nein
Farbe
blau
Rohrarretierung
nein
Gehäusedurchführung durch Stufenmembran
nein
Spezielle Anwendung
Schallschutz
Tiefe
61 mm
Koppelbar
ja
Leuchtenhakenbefestigung
nein
Rohrverriegelung optional
nein
Ausführung Deckel
ohne
Mit Abschirmung
nein
Form
rund
Montageart
Hohlwand
Geeignet für Wand-/Plattendicke
7..40 mm
Halogenfrei
ja
Für Anzahl Geräteeinsätze
1
Gehäusedurchführung durch Ausbrechöffnung
nein
Deckelbefestigung
geschraubt
Bauform
Geräte-Verbindungsdose/-kasten
Mit Schrauben
ja
Stutzen
sonstige
Anzahl der mitgelieferten Tüllen
5
Mit drehbarem Ring
nein
Gehäusedurchführung durch Rohrstutzen
nein
Transparenter Deckel
nein
Bestückung
ohne
Durchmesser
68 mm
Innentiefe
61 mm
Geeignet für Kabeldurchmesser
4..11,5 mm
Hersteller: KAISER KAISER GmbH & Co. KG Ramsloh 4 DE 58579 Schalksmühle info@kaiser-elektro.de Webseite: www.kaiser-elektro.de
