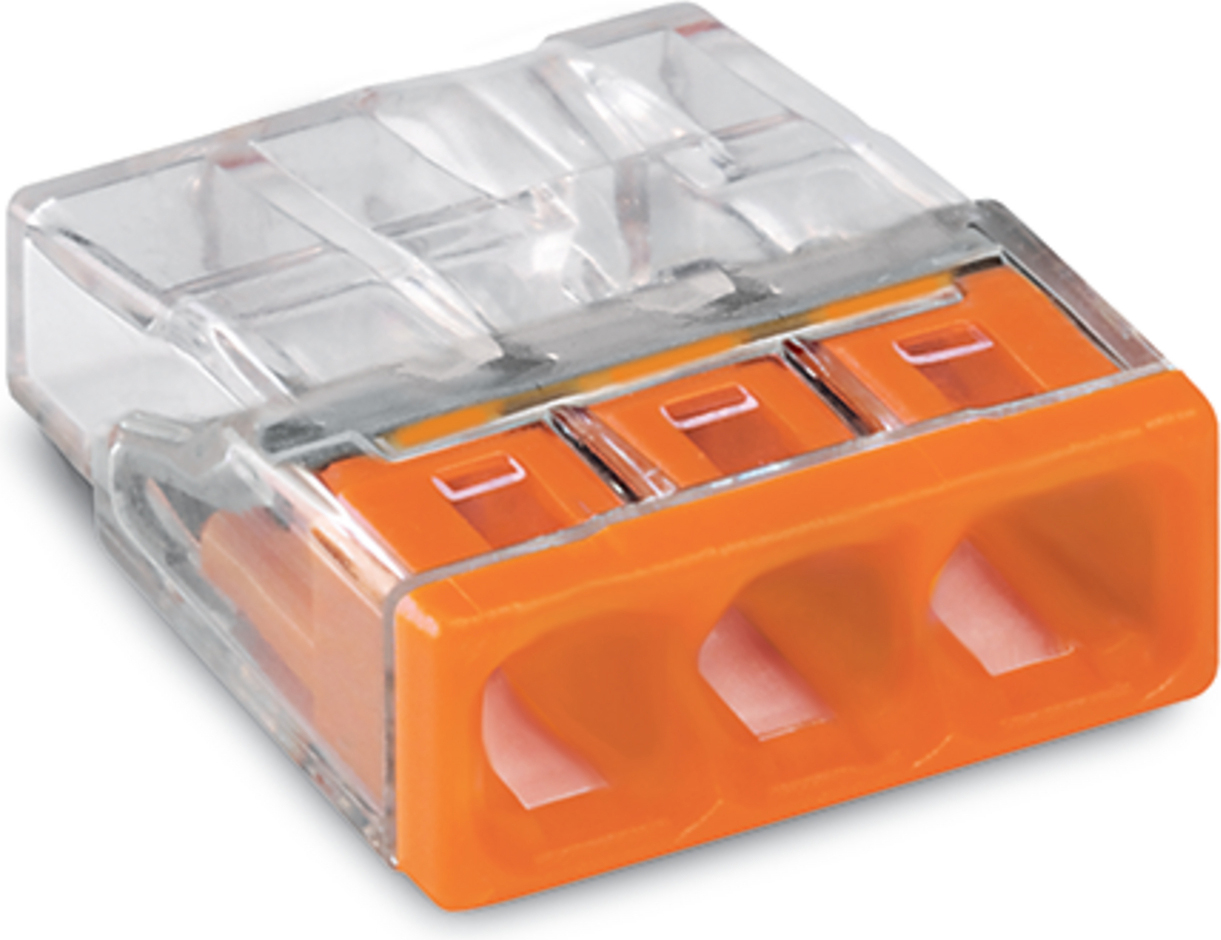

Verbindungsklemme zum Stecken; für eindrähtige Leiter; max. 2,5 mm²; 3 Leiter; Gehäusefarbe transparent; Deckelfarbe orange; Umgebungstemperatur max. 60 °C (T60); 2,50 mm²; transparent
Verbindungsklemme zum Stecken Serie 2273 mit Push-in

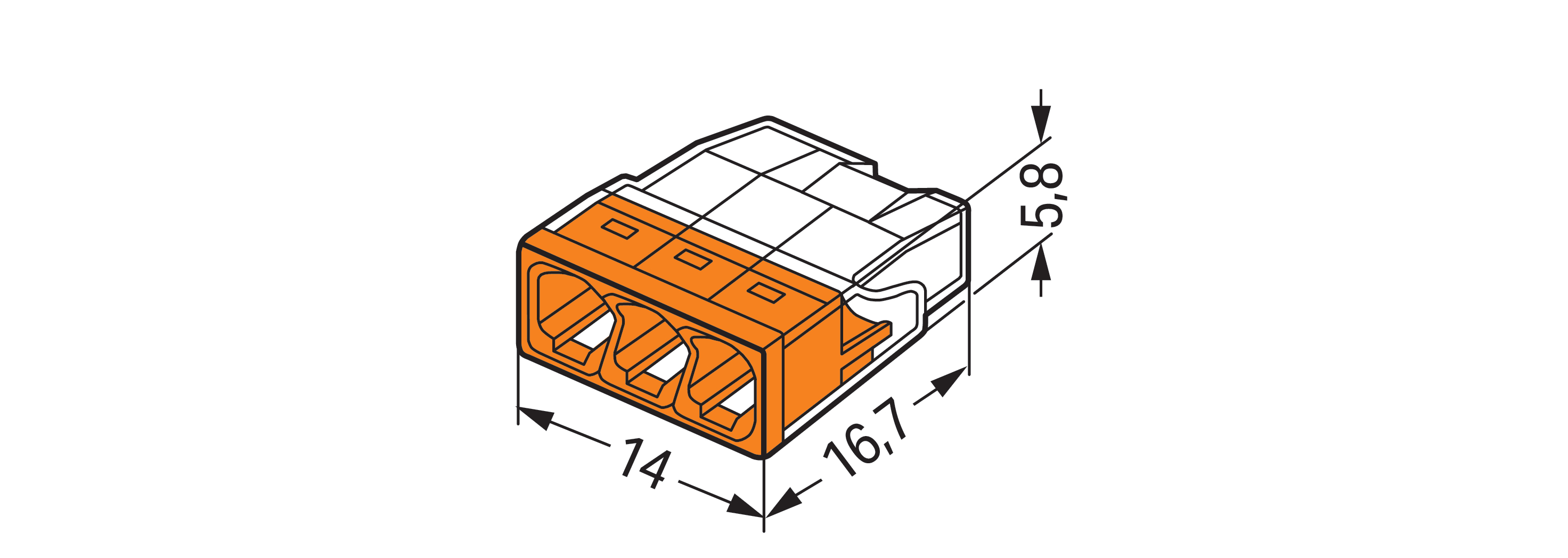

Bei dieser Verbindungsklemme zum Stecken (Artikelnummer 2273-203) steht ein schneller und sicherer Anschluss im Fokus. Die Verbindungsdosenklemmen der Serie 2273 ermöglichen einen sicheren und schnellen Anschluss in der Auf- und Unterputzdose in jeder Installationssituation im Gebäude. Bei dieser Verbindungsklemme zum Stecken ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 mm nötig. Die Verbindungsklemmen mit einer Bemessungsspannung von 450 V sind für einen Bemessungsstrom bis 24 A ausgelegt. Sie können deshalb auch für leistungsstarke Verbraucher verwendet werden. Dieses Produkt verwendet die PUSH WIRE®-Technologie. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überwinden und so den Leiter schneller zu klemmen. Die Abmessungen betragen in Breite x Höhe x Tiefe (14 x 5,8 x 16,7) mm. Diese Verbindungsklemme zum Stecken ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² geeignet. Die Kontaktoberfläche ist aus Zinn.
Hersteller-Artikelnummer (MPN)
2273-203
Max. AWG-Größe
20
Geeignet für flexible Leiter
nein
Geeignet für massive Leiter
ja
Nennspannung
450 V
Min. AWG-Größe
16
Geeignet für mehrdrahtige Leiter
nein
Nennstrom
24 A
Farbe
farblos
Transparent
ja
Leiterquerschnitt starr (ein-/mehrdrähtig)
0,5..2,5 mm²
Anzahl der Klemmstellen (Installationsseite)
3
Nennquerschnitt (Installationsseite)
0,5..2,5 mm²
Art der Ver-/Entriegelung
ohne
Hersteller: WAGO WAGO GmbH & Co. KG Hansastr. 27 DE 32423 Minden info@wago.com Webseite: www.wago.com
